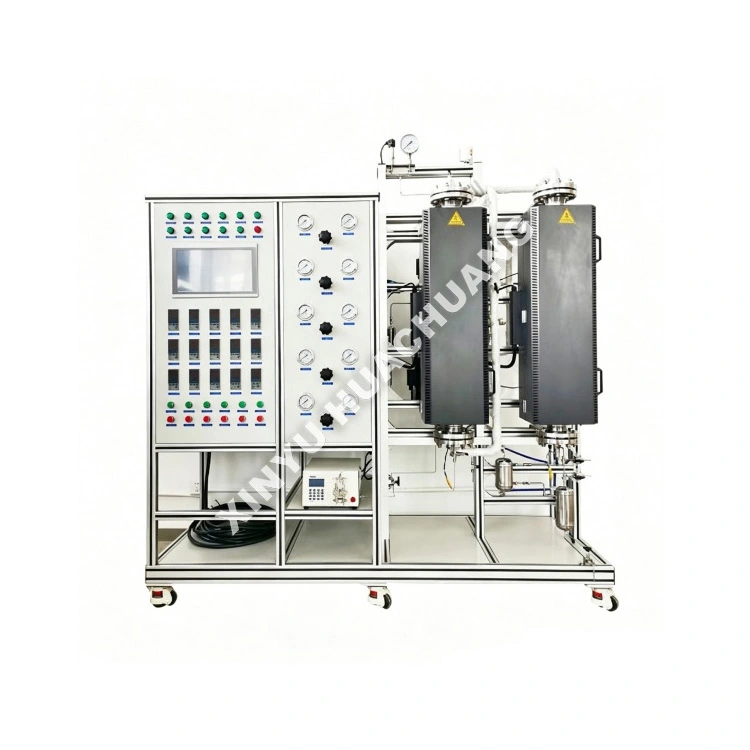

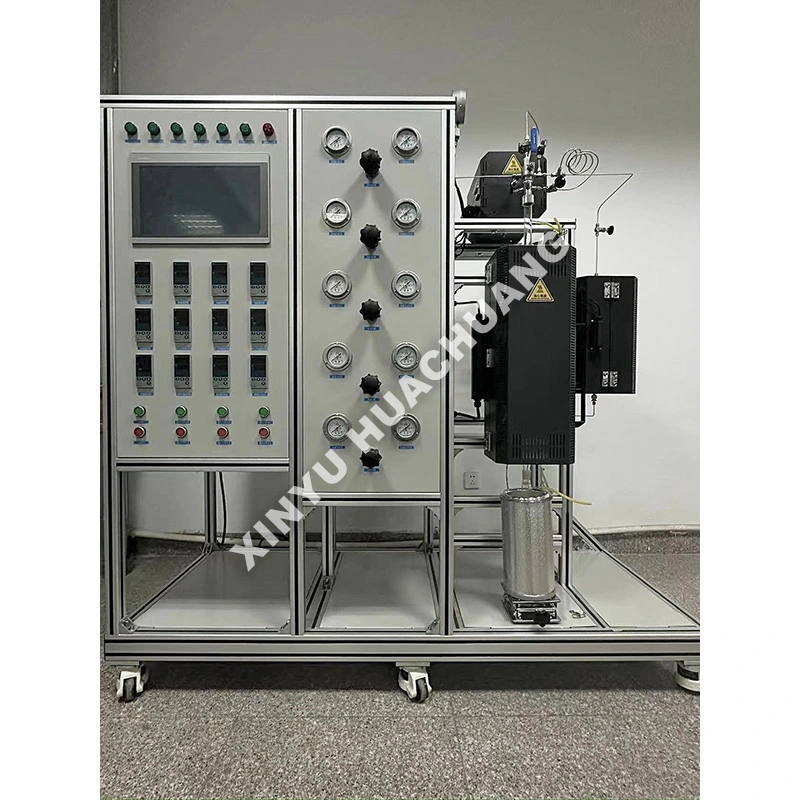

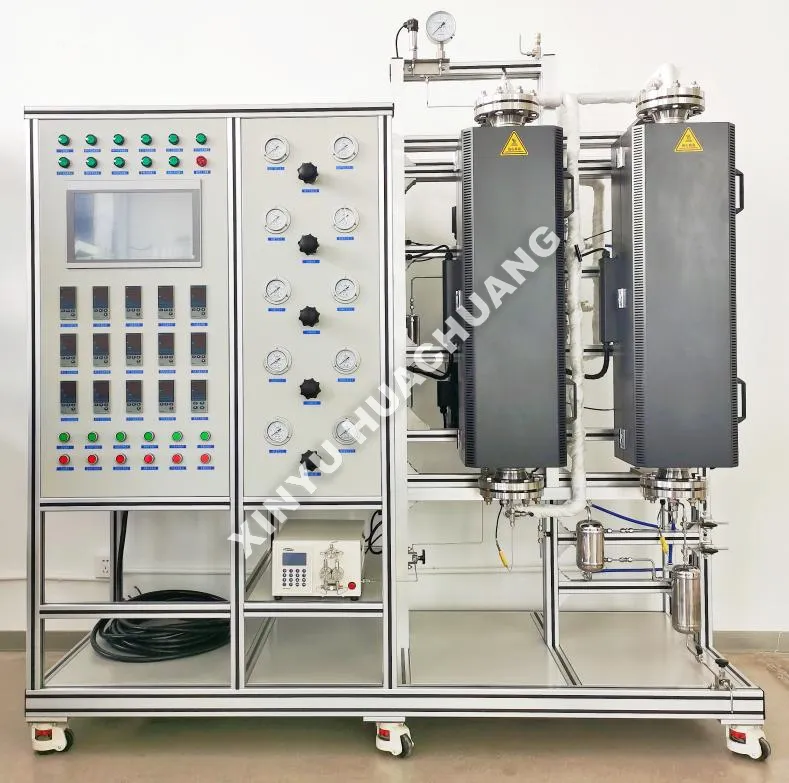

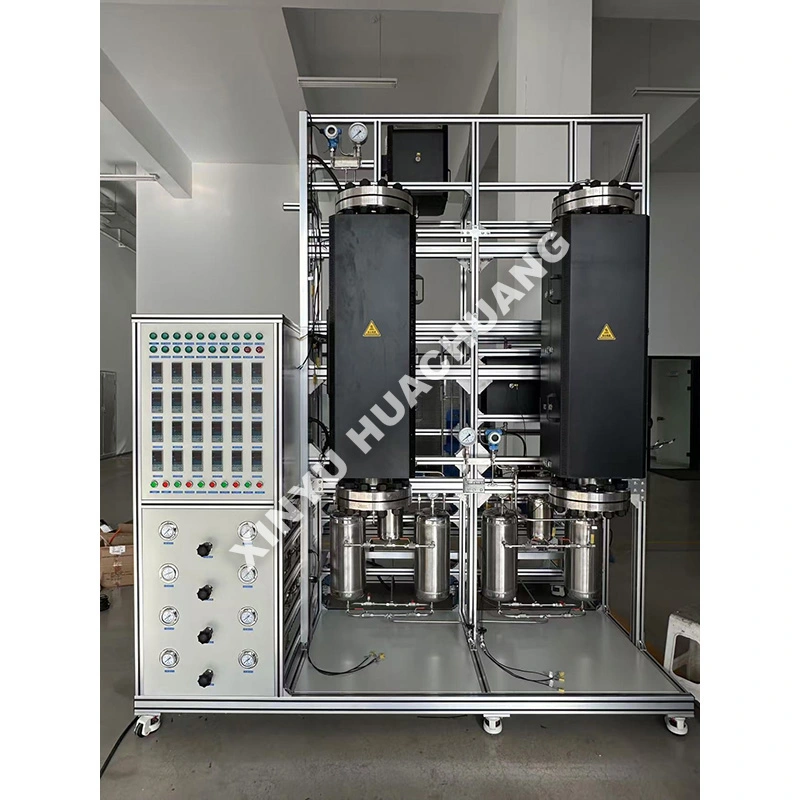

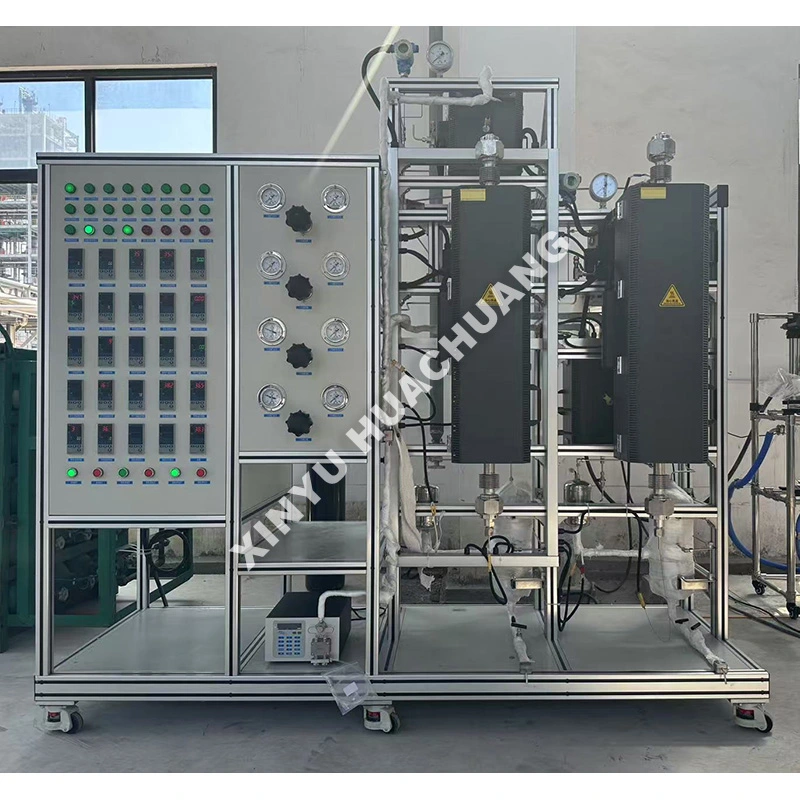

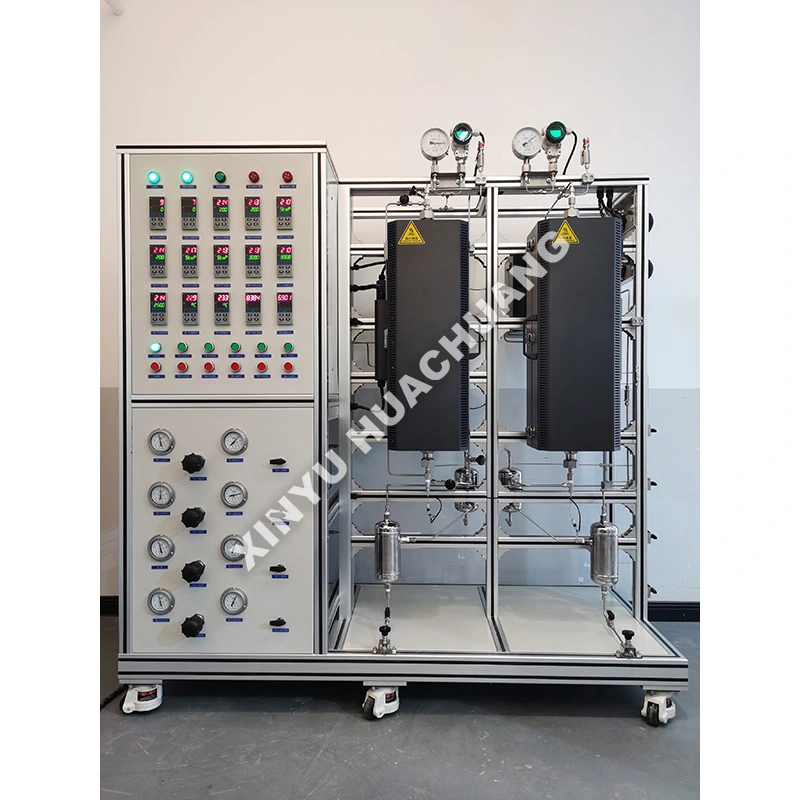

XINYU HUACHUANG Methane Reforming Experimental Unit ایک انتہائی خودکار لیبارٹری ری ایکٹر سسٹم ہے جو عین مطابق syngas جنریشن اور کائنےٹک ریسرچ کے لیے بنایا گیا ہے۔ صنعتی سٹیم میتھین ریفارمنگ (SMR) اور ڈرائی ریفارمنگ (DRM) کے عمل کی تقلید کے لیے ڈیزائن کیا گیا ہے، یہ درجہ حرارت، دباؤ اور گیس سے کاربن کے تناسب کو درست طریقے سے کنٹرول کرتا ہے۔ ذہین PLC آٹومیشن اور ملٹی لیول سیفٹی انٹرلاک سے لیس یہ یونٹ توانائی اور پیٹرو کیمیکل شعبوں میں اتپریرک اسکریننگ، عمل کو بہتر بنانے اور ہائیڈروجن کی پیداوار کی تحقیق کے لیے مثالی ہے۔
میتھین ریفارمنگ تجرباتی یونٹ مکمل طور پر خودکار ترتیب کے ذریعے کام کرتا ہے: اینڈوتھرمک ریفارمنگ ری ایکشنز کو بلند درجہ حرارت پر نقل کیا جاتا ہے، میتھین کو ماس فلو کنٹرولرز کے ذریعے درست طریقے سے میٹر کیا جاتا ہے اور بعد میں بھاپ (گرم بلبلر کے ذریعے) یا کاربن ڈائی آکسائیڈ کے ساتھ ملایا جاتا ہے۔ پہلے سے گرم کرنے کے بعد، گیس فیڈ فکسڈ بیڈ ری ایکٹر میں داخل ہوتی ہے جو نکل پر مبنی یا نوبل میٹل کیٹالسٹ سے چارج ہوتا ہے جہاں اصلاح میتھین کو ہائیڈروجن اور کاربن مونو آکسائیڈ میں تبدیل کرتی ہے۔ اس پورے عمل کے دوران، یونٹ اعلی درجہ حرارت کنٹرول سسٹم کے ذریعے مطلوبہ اعلی درجہ حرارت پروفائل کو برقرار رکھتا ہے، جبکہ اس کا آن لائن گیس تجزیہ ماڈیول مسلسل پروڈکٹ کی ساخت کو ٹریک کرتا ہے، جس سے میتھین کی تبدیلی اور نتیجے میں H₂/CO تناسب کا حقیقی وقت کا حساب کتاب ممکن ہوتا ہے۔
● اعلی درجہ حرارت کی درستگی: اعلی درجے کی ملٹی زون PID ہیٹنگ 900℃ تک درجہ حرارت کی یکساں تقسیم کو یقینی بناتی ہے، جو اینڈوتھرمک ریفارمنگ ری ایکشنز کے لیے اہم ہے۔
● ورسٹائل پروسیس سمولیشن: سٹیم میتھین ریفارمنگ (SMR)، ڈرائی ریفارمنگ (DRM) اور آٹو تھرمل ریفارمنگ (ATR) کو صرف فیڈ گیس کمپوزیشن کو ایڈجسٹ کرکے سپورٹ کرتا ہے۔
● درست بھاپ کنٹرول: انٹیگریٹڈ ہیٹڈ ببلر اور واپورائزر سسٹم فیڈ لائنوں میں گاڑھا ہونے کے بغیر درست اور مستحکم پانی سے کاربن (S/C) تناسب کو یقینی بناتا ہے۔
● انٹیلیجنٹ آٹومیشن: PLC-PC مربوط کنٹرول خودکار ڈیٹا لاگنگ، تاریخی وکر جنریشن، اور بغیر توجہ کے طویل مدتی آپریشن کو قابل بناتا ہے۔
● مضبوط اور محفوظ ڈیزائن: ری ایکٹر اعلی درجہ حرارت، سنکنرن سے بچنے والے مرکب دھاتوں (جیسے، SS316L، Inconel) سے بنائے جاتے ہیں، جس میں زیادہ درجہ حرارت، زیادہ دباؤ، اور شعلے سے باہر تحفظ کے لیے کثیر سطحی حفاظتی انٹرلاک شامل ہیں۔
|
پیرامیٹر |
تفصیلات |
|
آپریٹنگ درجہ حرارت |
RT ~ 900℃ (Precision ±1℃) |
|
آپریٹنگ پریشر |
ماحول سے 5.0 MPa (حسب ضرورت) |
|
بھاپ جنریشن |
گرم ببلر / پریسجن مائع پمپ |
|
گیس کا بہاؤ کنٹرول |
ہائی پریسجن ماس فلو کنٹرولرز (MFC) |
|
ری ایکٹر کا مواد |
SS316L/Inconel 600/کوارٹج |
|
کنٹرول سسٹم |
صنعتی PLC + PC سافٹ ویئر انٹرفیس |
|
تجزیہ کار انٹرفیس |
GC، TCD/FID، MS کے ساتھ ہم آہنگ |
● ہائیڈروجن کی پیداوار: فیول سیلز اور ریفائنری ہائیڈروجن کے لیے سٹیم میتھین ریفارمنگ (SMR) کے لیے R&D۔
● کاربن کی گرفتاری اور استعمال: میتھین (DRM) کی خشک اصلاح CH4 اور CO2 کو قیمتی سنگاس میں تبدیل کرنے کے لیے۔
● کیٹالسٹ اسکریننگ: اصلاحی رد عمل کے لیے Ni-based، noble metal (Ru, Rh, Pt) اور پیرووسکائٹ کیٹیلیسٹ کی جانچ کرنا۔
● عمل کی اصلاح: میتھین کی تبدیلی اور کوکنگ مزاحمت پر درجہ حرارت، دباؤ، اور S/C تناسب کے اثرات کا مطالعہ کرنا۔
● تعلیمی تحقیق: بنیادی حرکیاتی مطالعات اور کیٹالسٹ کو غیر فعال کرنے کا طریقہ کار۔
● سٹیم لائن ہیٹنگ: ہمیشہ اس بات کو یقینی بنائیں کہ بھاپ پیدا کرنے کا نظام اور تمام نیچے کی دھارے والی پائپ لائنوں کو مناسب طریقے سے گرم اور موصل کیا گیا ہے تاکہ پانی کو گاڑھا ہونے سے روکا جا سکے، جو کیٹیلسٹ کو نقصان پہنچا سکتا ہے۔
● Inert Purging: آکسیڈیشن یا دھماکہ خیز مرکب کو روکنے کے لیے گرم کرنے سے پہلے اور بھاپ یا رد عمل والی گیسوں کو متعارف کرانے سے پہلے ہمیشہ ری ایکٹر کو ایک غیر فعال گیس (N2 یا Ar) سے صاف کریں۔
● کولنگ سیکوینس: تجربہ کے بعد، پہلے مائع فیڈ کو روکیں، پھر بند کرنے سے پہلے ری ایکٹر کو کمرے کے درجہ حرارت پر ٹھنڈا کرتے ہوئے انریٹ گیس کو بہنا جاری رکھیں۔
● گیس کی حفاظت: میتھین اور ہائیڈروجن انتہائی آتش گیر ہیں۔ اس بات کو یقینی بنائیں کہ تمام کنکشن لیک ٹیسٹ کیے گئے ہیں اور سسٹم گیس ڈیٹیکٹر کے ساتھ اچھی ہوادار جگہ پر چل رہا ہے۔
● روزانہ: گیس سلنڈر کا پریشر چیک کریں، MFC ریڈنگ کی تصدیق کریں، اور بلبلر میں پانی کی سطح کا معائنہ کریں۔ یقینی بنائیں کہ ایگزاسٹ گیس کو مناسب طریقے سے نکالا گیا ہے یا اس کا علاج کیا گیا ہے۔
● ہفتہ وار/ماہانہ: گیس فلٹرز اور نمی کے جال کو صاف کریں یا تبدیل کریں۔ سنکنرن یا لیک کے کسی بھی نشان کے لیے ری ایکٹر کی مہروں، والوز اور نلیاں کا معائنہ کریں۔
● سہ ماہی: ٹیسٹنگ کی درستگی کو برقرار رکھنے کے لیے ماس فلو کنٹرولرز اور درجہ حرارت کے سینسر کیلیبریٹ کریں۔ پی ایل سی کیبنٹ میں بجلی کے کنکشن کو سختی کے لیے چیک کریں۔
● کیٹالسٹ ہینڈلنگ: کرشنگ سے بچنے کے لیے کیٹیلسٹ کو احتیاط سے لوڈ اور ان لوڈ کریں۔ دباؤ میں کمی کو باقاعدگی سے مانیٹر کریں؛ اچانک اضافہ کوکنگ یا بستر کی رکاوٹ کی طرف اشارہ کرتا ہے، دوبارہ تخلیق یا متبادل کی ضرورت ہوتی ہے.
XINYU HUACHUANG میں، ہم آپ کے آلات کے مسلسل اور موثر آپریشن کو یقینی بنانے کے لیے جامع اور قابل اعتماد بعد از فروخت سپورٹ فراہم کرنے کے لیے پرعزم ہیں۔ ہماری سرشار سروس ٹیم ہمیشہ آپ کی مدد کے لیے تیار ہے۔
جامع وارنٹی کوریج
ہم فخر کے ساتھ اپنے آلات کے لیے دو سال کی وارنٹی پیش کرتے ہیں۔ اس مدت کے دوران، ہم کسی بھی معیار سے متعلق مسائل کے لیے مفت دیکھ بھال اور مرمت کی خدمات فراہم کرتے ہیں، ان کو چھوڑ کر جو غلط آپریشن، غیر مجاز ترمیم، یا زبردستی کی وجہ سے ہوتے ہیں۔ دو سال کی وارنٹی مدت سے آگے کے آلات کے لیے، ہم تاحیات دیکھ بھال کی خدمات پیش کرتے رہتے ہیں، صرف متبادل حصوں اور مزدوری کی قیمت وصول کرتے ہیں۔
ریپڈ رسپانس میکانزم
ہم 7×24 گھنٹے پیشہ ورانہ انجینئرنگ ٹیلی فون سپورٹ پیش کرتے ہیں۔ غلطی کی اطلاع موصول ہونے پر، ہماری تکنیکی ٹیم 24 گھنٹوں کے اندر جواب دے گی اور ایک قابل عمل حل فراہم کرے گی۔ اگر آن سائٹ سروس درکار ہے تو، ہمارے پیشہ ور انجینئر ایک ہفتے کے اندر آپ کی سہولت پر پہنچ جائیں گے۔ خاص حالات میں جہاں آلات کی مرمت نہیں کی جاسکتی ہے، ہم اسے غیر مشروط طور پر ایک نئے یونٹ سے تبدیل کریں گے یا دو سال کی وارنٹی مدت کے دوران متبادل یونٹ فراہم کریں گے، یا معمول کے آپریشن کو بحال کرنے کے لیے ضروری اقدامات کریں گے۔
A: میتھین کی اصلاح میں کوکنگ ایک اہم چیلنج ہے۔ ہمارے یونٹ میں ایک درست طریقے سے ایڈجسٹ ہونے والا سٹیم ٹو کاربن (S/C) تناسب کنٹرول سسٹم ہے، جو کاربن کے ذخائر کو دبانے کے لیے بہترین سٹوچیومیٹری کو یقینی بناتا ہے۔ مزید برآں، ہم ایک اختیاری پری ریفارمر ماڈیول پیش کرتے ہیں جو مرکزی نلی نما ری ایکٹر سے پہلے اعلیٰ ہائیڈرو کاربن کو تبدیل کرتا ہے، مستحکم اور ہلکے حالات کی ضمانت کے لیے کم درجہ حرارت پر کام کرتا ہے، اس طرح تجرباتی رنز کے دوران کیٹیلسٹ کی عمر میں نمایاں طور پر توسیع ہوتی ہے۔
A: جی ہاں، یونٹ انتہائی ورسٹائل ہے. یہ H₂O (واپورائزر کے ذریعے) اور CO₂ فیڈ دونوں کے لیے آزاد، اعلیٰ درستگی والے ماس فلو کنٹرولرز (MFCs) سے لیس ہے۔ یہ محققین کو مختلف کاربن ڈائی آکسائیڈ اور بھاپ کے ماحول کے تحت اتپریرک کی کارکردگی اور سنگاس (H₂/CO تناسب) کے معیار کا جائزہ لینے کے لیے SMR اور DRM کے عمل کے درمیان بغیر کسی رکاوٹ کے سوئچ کرنے، یا دو طرفہ اصلاحات کی جانچ کرنے کی اجازت دیتا ہے۔
A: اصلاحی ردعمل کے لیے اہم توانائی کے ان پٹ (700–1,000°C) کی ضرورت ہوتی ہے۔ ہمارا میتھین ریفارمنگ تجرباتی یونٹ اعلی درجے کی PID اڈاپٹیو کنٹرول کے ساتھ ملٹی زون پروگرام قابل الیکٹرک ہیٹنگ فرنس کا استعمال کرتا ہے۔ ری ایکٹر ٹیوب کے ساتھ ایک سے زیادہ تھرموکوپل کو حکمت عملی کے ساتھ رکھا جاتا ہے تاکہ ریئل ٹائم میں درجہ حرارت کی پروفائل کی نگرانی کی جا سکے۔ صنعتی PLC انتہائی درست حرکیاتی ڈیٹا کو یقینی بناتے ہوئے، اینڈوتھرمک ہیٹ سنک کی تلافی کے لیے حرارتی طاقت کو متحرک طور پر ایڈجسٹ کرتا ہے۔
A: یونٹ ایک خصوصی، ملٹی اسٹیج گیس کنڈیشنگ سسٹم کو مربوط کرتا ہے۔ کسی بھی ثانوی رد عمل کو فوری طور پر روکنے کے لیے اونچے درجہ حرارت کا بہاؤ پہلے تیز بجھانے والے کولر سے گزرتا ہے۔ اس کے بعد یہ ناقابل عمل بھاپ اور پانی کو دور کرنے کے لیے انتہائی موثر کنڈینسر اور گیس مائع الگ کرنے والے سے گزرتا ہے۔ اس کے بعد خشک سنگاس کو CH₄ کی تبدیلی، CO، CO₂، اور H₂ پیداوار کے عین مطابق، حقیقی وقت کے تجزیہ کے لیے آن لائن گیس کرومیٹوگراف (GC) کی طرف روانہ کیا جاتا ہے۔
ج: سنگس کو سنبھالتے وقت حفاظت سب سے اہم ہے۔ میتھین ریفارمنگ تجرباتی یونٹ میں ایک جامع حفاظتی میٹرکس موجود ہے۔ اگر میتھین کے بہاؤ کا ٹرانسمیٹر ناکام ہوجاتا ہے یا درجہ حرارت کے بھاگ جانے کا پتہ چلتا ہے، تو PLC فوری طور پر ہنگامی بندش (ESD) کو متحرک کرتا ہے۔ یہ ہائیڈرو کاربن فیڈ کو خود بخود کاٹ دیتا ہے، ری ایکٹر کو بند کرنے کے لیے نائٹروجن صاف کرنے والے والوز کو کھولتا ہے، اور دھماکہ خیز گیس کے جمع ہونے سے روکنے کے لیے ایگزاسٹ وینٹنگ کو چالو کرتا ہے، آپریٹر اور آلات دونوں کی حفاظت کرتا ہے۔
