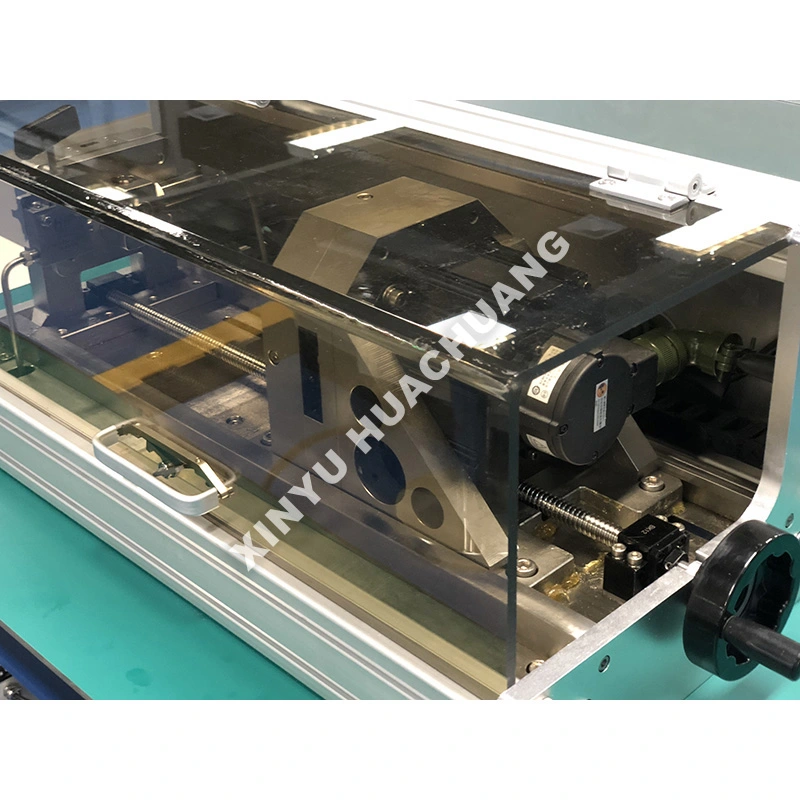

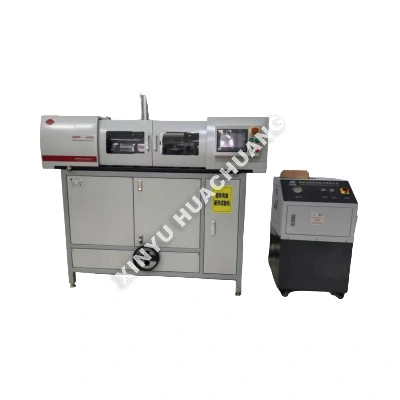

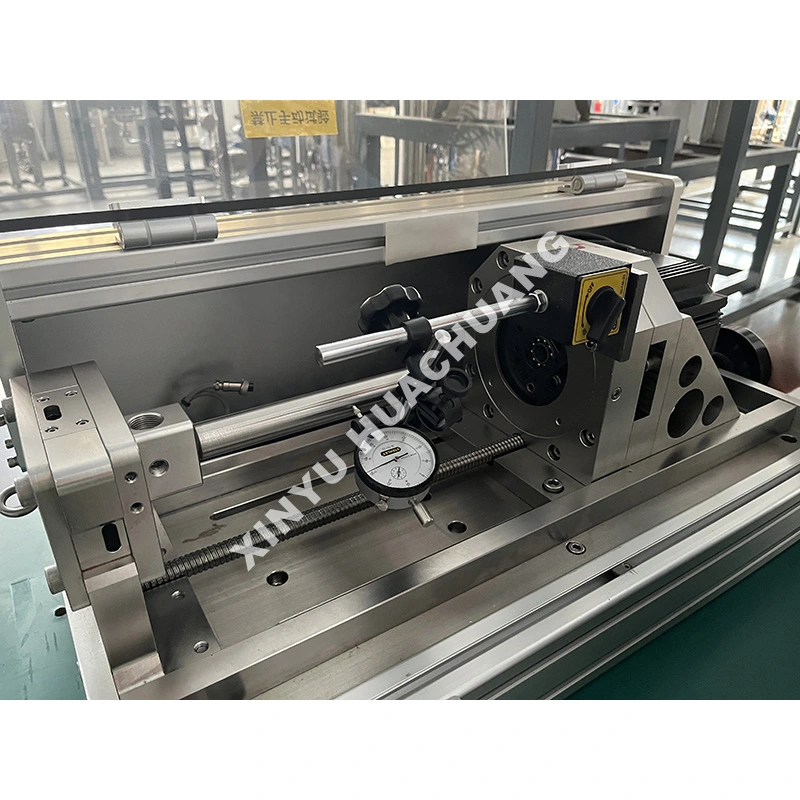

پائپ فٹنگ موڑنے والی تھکاوٹ ٹیسٹنگ مشین

XINYU HUACHUANG پائپ فٹنگ موڑنے والی تھکاوٹ ٹیسٹنگ مشین ایک انتہائی ماہر، صنعتی درجے کی جانچ کا آلہ ہے جو خاص طور پر بار بار موڑنے والے بوجھ کے تحت پائپ لائن کے اجزاء کی ساختی سالمیت اور تھکاوٹ کی زندگی کا اندازہ لگانے کے لیے بنایا گیا ہے۔ حقیقی دنیا کے متحرک تناؤ کی تقلید کے لیے ڈیزائن کیا گیا، یہ پائپ لائن جزو موڑنے والی تھکاوٹ ٹیسٹنگ مشین کریک انیشیشن اور پھیلاؤ کا اندازہ کرنے کے لیے چکراتی موڑنے والے لمحات کو درست طریقے سے لاگو کرتی ہے۔ ذہین PLC/PC آٹومیشن اور ملٹی لیول سیفٹی انٹرلاک سے لیس، یہ R&D، کوالٹی کنٹرول، اور انڈسٹری سرٹیفیکیشن کے لیے انتہائی قابل تولید S-N کریو ڈیٹا فراہم کرتے ہوئے محفوظ، غیر توجہ شدہ طویل مدتی آپریشن کو یقینی بناتا ہے۔

کام کرنے کا اصول

پائپ فٹنگ موڑنے والی تھکاوٹ ٹیسٹنگ مشین پائپ یا فٹنگ کے نمونے کو محفوظ طریقے سے کلیمپ کرکے اور اعلی درستگی والے سرو ہائیڈرولک یا سروو الیکٹرک ایکچیوٹرز کا استعمال کرتے ہوئے ایک کنٹرول شدہ، بار بار موڑنے والے لمحے کو لاگو کرکے کام کرتی ہے۔ مشین کو واحد ہوائی جہاز کے موڑنے، روٹری موڑنے، یا پیچیدہ ملٹی محوری لوڈنگ کے لیے ترتیب دیا جا سکتا ہے تاکہ پائپ لائن کے آپریشنل دباؤ کو حقیقی شکل دی جا سکے۔ پورے ٹیسٹ کے دوران، سسٹم پیرامیٹرز کی مسلسل نگرانی اور ریکارڈ کرتا ہے جیسے موڑنے والا زاویہ، لاگو لمحہ، سائیکل کی گنتی، اور تناؤ۔ ٹیسٹ خود بخود ختم ہو جاتا ہے جب نمونہ ٹوٹ جاتا ہے یا پہلے سے طے شدہ رساو کی حد تک پہنچ جاتا ہے، جس سے تھکاوٹ کی زندگی کا درست ڈیٹا ملتا ہے۔

یہ کہاں چمکتا ہے؟

● ہائی-پریسیئن سائکلک لوڈنگ: کم سے کم شور کے ساتھ پیچیدہ موڑنے والی لہروں (سائن، مثلث، بلاک) کے درست اور مستحکم اطلاق کو یقینی بنانے کے لیے پریمیم سروو ایکچیوٹرز اور لوڈ سیلز کو نمایاں کرتا ہے۔

● ملٹی ایکسس ٹیسٹنگ کی اہلیت: حقیقی دنیا کی پائپ لائن کی تنصیب اور آپریشنل دباؤ کو درست طریقے سے نقل کرنے کے لیے سنگل پلین، ڈبل پلین، اور روٹری موڑنے والے تھکاوٹ کے ٹیسٹ کو سپورٹ کرتا ہے۔

● ذہین ڈیٹا کا حصول: انٹیگریٹڈ پی سی سافٹ ویئر خود بخود ریئل ٹائم منحنی خطوط (لمحے کا زاویہ، سائیکل ناکامی) ریکارڈ کرتا ہے، تھکاوٹ کی زندگی کا حساب لگاتا ہے، اور جامع ٹیسٹ رپورٹس تیار کرتا ہے۔

● مضبوط اور محفوظ تعمیر: آپریٹر کی حفاظت اور آلات کی لمبی عمر کو یقینی بنانے کے لیے ایک ہیوی ڈیوٹی کاسٹ فریم اور ملٹی لیول سیفٹی انٹرلاک (اوور لوڈ پروٹیکشن، ایمرجنسی اسٹاپ، فریکچر کنٹینمنٹ، لیک کا پتہ لگانے) کے ساتھ بنایا گیا ہے۔

● حسب ضرورت فکسچرنگ: مختلف پائپ قطروں، دیوار کی موٹائیوں اور فٹنگ جیومیٹریوں کو محفوظ طریقے سے رکھنے کے لیے خصوصی کلیمپنگ فکسچر اور اینڈ کنیکٹرز کی ایک وسیع رینج پیش کرتا ہے۔

تکنیکی وضاحتیں

یہ کہاں لاگو ہوتا ہے؟

● تیل اور گیس کی صنعت: انتہائی چکراتی موڑنے کے تحت ڈرل پائپ، کیسنگ، نلیاں، اور پائپ لائن کی فٹنگ کی تھکاوٹ کا اندازہ۔

● پیٹرو کیمیکل اور پاور جنریشن: ہیٹ ایکسچینجر ٹیوب، بوائلر پائپ، اور ہائی پریشر اسٹیم لائنوں کی جانچ۔

● آٹوموٹو اور ایرو اسپیس: کمپن اور موڑنے کے تحت ایگزاسٹ سسٹمز، فیول لائنز، اور ہائیڈرولک نلیاں کی پائیداری کا اندازہ لگانا۔

● تعمیراتی اور بنیادی ڈھانچہ: ساختی اسٹیل ٹیوبوں، سہاروں، اور پل کے اجزاء کی تھکاوٹ کی زندگی کا اندازہ لگانا۔

● طبی آلات: کیتھیٹرز، گائیڈ وائرز اور سٹینٹس کی لچک اور تھکاوٹ کے خلاف مزاحمت کی جانچ کرنا۔

استعمال کی احتیاطی تدابیر

● مناسب نمونہ سیدھ: ہمیشہ اس بات کو یقینی بنائیں کہ نمونہ فکسچر میں بالکل سیدھ میں ہے تاکہ غیر ارادی محوری بوجھ یا سنکی موڑنے سے روکا جا سکے جو تھکاوٹ کے نتائج کو جھکا سکتا ہے۔

● کلیمپنگ فورس کی توثیق: توثیق کریں کہ ہائی سائیکل ٹیسٹنگ کے دوران کلیمپنگ فورس نمونے کے پھسلن کو روکنے کے لیے کافی ہے، لیکن اتنی زیادہ نہیں کہ گرفت پوائنٹس پر قبل از وقت کچلنے کا سبب بنے۔

● لیک کا پتہ لگانے کا سیٹ اپ: کھوکھلی پائپ لائن کے اجزاء کے لیے، ٹیسٹ شروع کرنے سے پہلے ہمیشہ اندرونی دباؤ کی نگرانی کے نظام اور رساو کا پتہ لگانے والے سینسرز کو جوڑیں۔

● بتدریج لوڈ ریمپ اپ: سافٹ ویئر کے قابل پروگرام ریمپ اپ فنکشن کا استعمال کریں تاکہ موڑنے والے طول و عرض کو ہدف کی سطح تک بتدریج بڑھایا جائے، جھٹکا لوڈ ہونے سے بچا جائے۔

مینٹیننس گائیڈ

● روزانہ: تمام کلیمپنگ فکسچر اور گرفت کو پہننے، دراڑیں یا خرابی کے لیے معائنہ کریں۔ ہائیڈرولک تیل کی سطح (اگر قابل اطلاق ہو) کی جانچ کریں اور تصدیق کریں کہ تمام حفاظتی انٹرلاک صحیح طریقے سے کام کر رہے ہیں۔

● ہفتہ وار/ماہانہ: تمام متحرک جوڑوں، گائیڈ ریلوں، اور ایکچیویٹر لنکیجز کو مینوفیکچرر کی وضاحتوں کے مطابق چکنا کریں۔ جانچ کے علاقے کو صاف کریں اور ڈھیلے پن کے لیے بجلی کے کنکشن کا معائنہ کریں۔

● سہ ماہی: تصدیق شدہ حوالہ معیارات کا استعمال کرتے ہوئے لوڈ سیلز، اینگل انکوڈرز، اور پریشر ٹرانسڈیوسرز کی ایک جامع نظام کیلیبریشن انجام دیں۔ پہننے یا رساو کی علامات کے لیے ہائیڈرولک ہوزز اور فٹنگز کا معائنہ کریں۔

● پوسٹ ٹیسٹ: نمونہ کے فریکچر کے بعد ہمیشہ ایک مناسب شٹ ڈاؤن ترتیب کی پیروی کریں۔ ٹوٹے ہوئے نمونے کو احتیاط سے ہٹائیں، فکسچر کو صاف کریں، اور اچانک لوڈ ریلیز کی وجہ سے ہونے والے کسی نقصان کے لیے ایکچیویٹر کا معائنہ کریں۔

فروخت کے بعد سروس اور سپورٹ

XINYU HUACHUANG میں، ہم آپ کے آلات کے مسلسل اور موثر آپریشن کو یقینی بنانے کے لیے جامع اور قابل اعتماد بعد از فروخت سپورٹ فراہم کرنے کے لیے پرعزم ہیں۔ ہماری سرشار سروس ٹیم ہمیشہ آپ کی مدد کے لیے تیار ہے۔

جامع وارنٹی کوریج

ہم فخر کے ساتھ اپنے آلات کے لیے دو سال کی وارنٹی پیش کرتے ہیں۔ اس مدت کے دوران، ہم کسی بھی معیار سے متعلق مسائل کے لیے مفت دیکھ بھال اور مرمت کی خدمات فراہم کرتے ہیں، ان کو چھوڑ کر جو غلط آپریشن، غیر مجاز ترمیم، یا زبردستی کی وجہ سے ہوتے ہیں۔ دو سال کی وارنٹی مدت سے آگے کے آلات کے لیے، ہم تاحیات دیکھ بھال کی خدمات پیش کرتے رہتے ہیں، صرف متبادل حصوں اور مزدوری کی قیمت وصول کرتے ہیں۔

ریپڈ رسپانس میکانزم

ہم 7×24 گھنٹے پیشہ ورانہ انجینئرنگ ٹیلی فون سپورٹ پیش کرتے ہیں۔ غلطی کی اطلاع موصول ہونے پر، ہماری تکنیکی ٹیم 24 گھنٹوں کے اندر جواب دے گی اور ایک قابل عمل حل فراہم کرے گی۔ اگر آن سائٹ سروس درکار ہے تو، ہمارے پیشہ ور انجینئر ایک ہفتے کے اندر آپ کی سہولت پر پہنچ جائیں گے۔ خاص حالات میں جہاں آلات کی مرمت نہیں کی جاسکتی ہے، ہم اسے غیر مشروط طور پر ایک نئے یونٹ سے تبدیل کریں گے یا دو سال کی وارنٹی مدت کے دوران متبادل یونٹ فراہم کریں گے، یا معمول کے آپریشن کو بحال کرنے کے لیے ضروری اقدامات کریں گے۔

اکثر پوچھے گئے سوالات (FAQ)

Q1: مشین حقیقی دنیا کی پائپ لائن آپریشنل دباؤ کو کس طرح نقل کرتی ہے؟

A: مشین پائپ یا فٹنگ کے نمونے کو محفوظ طریقے سے کلیمپ کرتی ہے اور اعلی درستگی کے سروو ہائیڈرولک یا سروو الیکٹرک ایکچیوٹرز کا استعمال کرتے ہوئے کنٹرول شدہ، بار بار موڑنے والے لمحات کا اطلاق کرتی ہے۔ اسے سنگل پلین موڑنے، روٹری موڑنے، یا پیچیدہ ملٹی محوری لوڈنگ کے لیے ترتیب دیا جا سکتا ہے تاکہ حقیقی تناؤ کے حالات کو نقل کیا جا سکے جو پائپ لائنز سروس میں تجربہ کرتی ہیں — بشمول زمینی تصفیہ، تھرمل توسیع، اور وائبریشن کی وجہ سے تھکاوٹ۔

Q2: پورے تھکاوٹ ٹیسٹ کے دوران سسٹم کن پیرامیٹرز کی نگرانی کرتا ہے؟

A: سسٹم ریئل ٹائم میں موڑنے والے زاویہ، لاگو لمحے، سائیکل کی گنتی، اور سٹرین ڈیٹا کو مسلسل ریکارڈ کرتا ہے۔ یہ جامع ڈیٹاسیٹ انجینئرز کو S-N منحنی خطوط (تناؤ بمقابلہ سائیکلوں کی تعداد) کی منصوبہ بندی کرنے اور مخصوص لوڈنگ حالات کے تحت پائپ لائن کے اجزاء کی تھکاوٹ کی زندگی کا تعین کرنے کی اجازت دیتا ہے۔

Q3: مشین اس بات کا تعین کیسے کرتی ہے کہ نمونہ ناکام ہونے پر؟

A: ٹیسٹ خود بخود ختم ہو جاتا ہے جب نمونہ ٹوٹ جاتا ہے یا پہلے سے طے شدہ رساو کی حد تک پہنچ جاتا ہے۔ پریشرائزڈ پائپ ٹیسٹوں کے لیے، سسٹم اندرونی دباؤ کی نگرانی کرتا ہے اور کسی بھی پریشر ڈراپ کا پتہ لگاتا ہے جو دیوار کے اندر دراڑ کی نشاندہی کرتا ہے، اس بات کو یقینی بناتا ہے کہ تھکاوٹ کی زندگی کی پیمائش صوابدیدی سائیکل کی حدود کے بجائے اصل ناکامی کی عکاسی کرتی ہے۔

Q4: کیا مشین پائپ کے سیدھے حصے اور فٹنگ جیسے کہنیوں اور ٹیز دونوں کی جانچ کر سکتی ہے؟

A: ہاں۔ کلیمپنگ سسٹم اور ایکچیویٹر کنفیگریشن سیدھے پائپ سیکشنز، کہنیوں، ٹیز، فلینجز اور پائپ لائن کی دیگر فٹنگز کو ایڈجسٹ کرنے کے لیے قابل ایڈجسٹ ہیں۔ ہر نمونہ کی قسم کو اس کے انتہائی اہم موڑنے والے موڈ کے تحت جانچا جا سکتا ہے تاکہ پائپنگ سسٹم میں سب سے کمزور نقطہ کی نشاندہی کی جا سکے۔

Q5: پائپ لائن کی اہلیت کے لیے موڑنے والی تھکاوٹ کی جانچ کیوں ضروری ہے؟

A: تیل اور گیس، کیمیائی پروسیسنگ، اور بجلی کی پیداوار میں پائپ لائنیں زمینی حرکت، تھرمل سائیکلنگ، اور آلات کی کمپن سے چکراتی موڑنے والے بوجھ کے تابع ہیں۔ موڑنے والی تھکاوٹ کی جانچ معائنہ کے وقفوں کو سیٹ کرنے، ڈیزائن کے مارجن کی توثیق کرنے، اور API 570 اور ASME B31.3 جیسے پائپ لائن کی سالمیت کے معیارات کی تعمیل کو یقینی بنانے کے لیے درکار سائیکل سے ناکامی کا ڈیٹا فراہم کرتی ہے۔
