بیرنگ کے لیے محوری کلیئرنس ماپنے کا آلہ

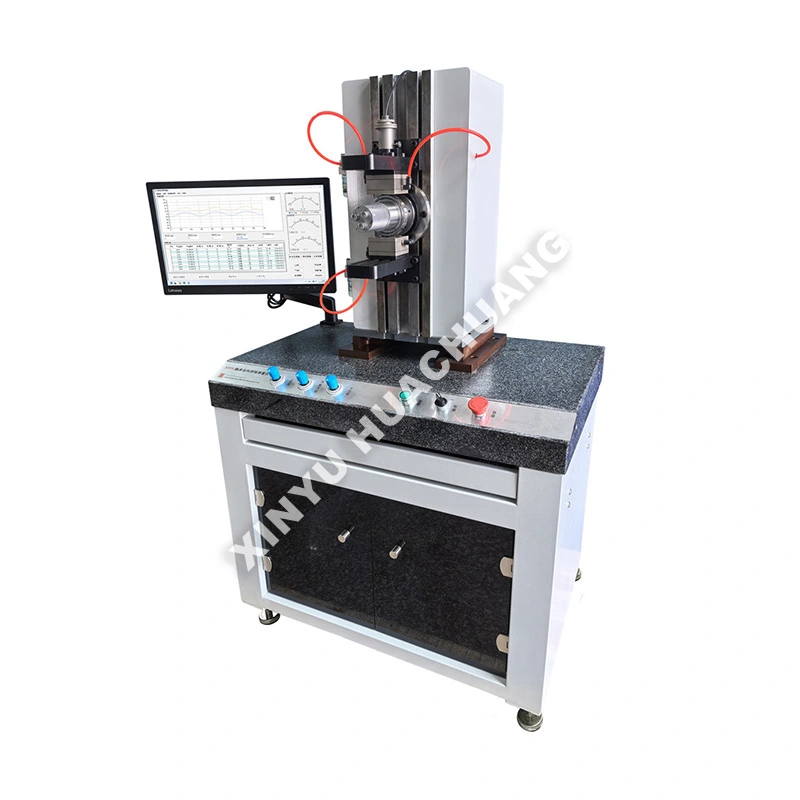

بیرنگ کے لیے XINYU HUACHUANG محوری کلیئرنس ماپنے کا آلہ ایک انتہائی درست، نیم خودکار ٹیسٹنگ اپریٹس ہے جو خاص طور پر رولنگ بیرنگ کی اندرونی محوری کلیئرنس کا جائزہ لینے کے لیے بنایا گیا ہے۔ سخت بین الاقوامی معیارات پر پورا اترنے کے لیے ڈیزائن کیا گیا، بیرنگ کے لیے یہ محوری کلیئرنس ماپنے والا آلہ مائیکرو ڈسپلیسمنٹ کو پکڑنے کے لیے معیاری محوری پیمائش کے بوجھ کو ٹھیک ٹھیک لاگو کرتا ہے۔ ذہین PLC آٹومیشن اور اعلیٰ حساسیت کے سینسرز سے لیس، یہ R&D، کوالٹی کنٹرول، اور مینوفیکچرنگ سرٹیفیکیشن کے لیے انتہائی قابل تولید ڈیٹا فراہم کرتے ہوئے محفوظ، قابل اعتماد آپریشن کو یقینی بناتا ہے۔

کام کرنے کا اصول

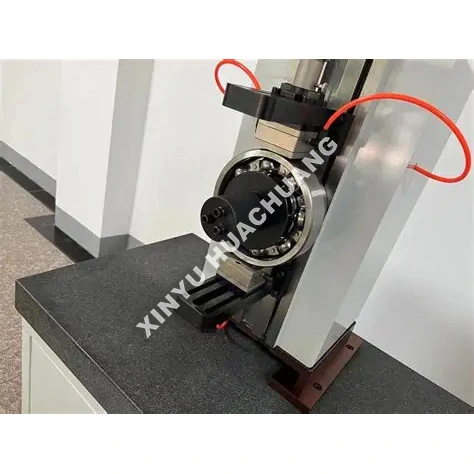

بیرنگ کے لیے محوری کلیئرنس ماپنے کا آلہ متحرک، بغیر بوجھ کی پیمائش کے اصول پر کام کرتا ہے۔ بیئرنگ کی بیرونی انگوٹھی کو محفوظ طریقے سے فکس کیا جاتا ہے اور کلیمپ کیا جاتا ہے، جبکہ اندرونی انگوٹھی پر ایک درست محوری پیمائش کا بوجھ لگایا جاتا ہے۔ اعلی حساسیت کے نقل مکانی کے سینسر رولنگ عناصر کی محوری حرکت کو پکڑتے ہیں جب وہ لوڈ زون سے گزرتے ہیں۔ نظام ہندسی غلطیوں کو خود بخود ختم کرنے کے لیے تفریق الگورتھم کا استعمال کرتا ہے اور درست محوری کلیئرنس کا حساب لگاتا ہے بغیر اخترتی کے معاوضے کی ضرورت ہوتی ہے۔

مخصوص فوائد کیا ہیں؟

● اعلی درستگی کی پیمائش: <1.5μm کی جامد ریپیٹ ایبلٹی اور <2.5μm کی متحرک ریپیٹ ایبلٹی کے ساتھ پریمیم انڈکٹیو سینسرز کو نمایاں کرتا ہے۔

● خودکار لوڈنگ: نیومیٹک یا موٹرائزڈ لوڈنگ دستی آپریشن کی غلطیوں کو ختم کرتے ہوئے مستقل، معیاری پیمائش کی قوتوں کو یقینی بناتی ہے۔

● ذہین ڈیٹا پروسیسنگ: خودکار طور پر اوسط کلیئرنس کا حساب لگاتا ہے، گھماؤ کے جاموں کی شناخت کرتا ہے، اور SPC/CPK شماریاتی رپورٹس تیار کرتا ہے۔

● مضبوط اور محفوظ تعمیر: ایک سخت مکینیکل فریم کے ساتھ بنایا گیا ہے اور طویل مدتی درستگی کو برقرار رکھنے کے لیے معیاری حوالہ جات کے خلاف خودکار انشانکن کی خصوصیات رکھتا ہے۔

● ورسٹائل مطابقت: ماڈیولر فکسچرنگ بیرنگ کی مختلف اقسام کو جانچنے کے لیے فوری تبدیلیوں کی اجازت دیتی ہے، گہرے گروو بال بیرنگ سے لے کر ٹیپرڈ رولر بیرنگ تک۔

تکنیکی وضاحتیں

اسے کہاں استعمال کیا جا سکتا ہے؟

● بیئرنگ مینوفیکچرنگ: گہری نالی والی بال، سلنڈر رولر، اور ٹیپرڈ رولر بیرنگ کے لیے 100% ان لائن یا آف لائن معیار کا معائنہ۔

● آٹوموٹیو اور ایرو اسپیس: آنے والے کوالٹی کنٹرول (IQC) اور وہیل ہبس، گیئر باکسز اور ٹربائن انجنوں کے لیے اسمبلی کی تصدیق۔

● پریسجن مشینری: اعلی درستگی والے مشین ٹول اسپنڈلز اور روبوٹکس کے لیے کلیئرنس مماثلت اور جوڑا بنانے کا انتخاب۔

● دیکھ بھال اور MRO: سامان کی مرمت کے دوران بیرنگ کی حالت کی تشخیص اور کلیئرنس کا جائزہ۔

استعمال کی احتیاطی تدابیر

● نمونہ کی تیاری: زنگ سے بچاؤ یا چکنائی کو ہٹانے کے لیے بیئرنگ کو ہمیشہ اچھی طرح صاف کریں جو مائیکرو پیمائش کو متاثر کر سکتی ہیں۔

● تھرمل توازن: ٹیسٹ کرنے سے پہلے آلہ اور بیئرنگ دونوں کو کمرے کے درجہ حرارت (20±5℃) کے مطابق ہونے دیں۔

● مناسب سیدھ: یقینی بنائیں کہ بیئرنگ فکسچر پر بالکل فلیٹ بیٹھا ہے تاکہ بیرونی انگوٹھی کے جھکاؤ کی وجہ سے غلط ریڈنگ کو روکا جا سکے۔

● کیلیبریشن: ہر شفٹ کے شروع میں معیاری حوالہ بیرنگ کا استعمال کرتے ہوئے خودکار کیلیبریشن روٹین چلائیں۔

مینٹیننس گائیڈ

● روزانہ: پیمائش کے فکسچر اور سینسر اسٹائلس کو صاف، لنٹ سے پاک کپڑے سے صاف کریں۔ نیومیٹک ہوا کا دباؤ چیک کریں (اگر قابل اطلاق ہو) اور فلٹر سے نمی نکالیں۔

● ہفتہ وار/ماہانہ: ہموار آپریشن کے لیے گھومنے والی سپنڈل اور لوڈنگ لیورز کا معائنہ کریں۔ مشورے کے مطابق مکینیکل پیوٹ پوائنٹس پر ہلکے مشین کے تیل کا ایک قطرہ لگائیں۔

● سہ ماہی: مکمل نظام کیلیبریشن کو سرٹیفائیڈ اسٹینڈرڈ کلیئرنس بلاکس کا استعمال کرتے ہوئے لکیریٹی اور ایمپلیفیکیشن کی درستگی کی تصدیق کریں۔

● ماحولیاتی کنٹرول: پیمائش کے استحکام کو برقرار رکھنے کے لیے آلے کو بھاری ہلنے والی مشینری، مضبوط مقناطیسی فیلڈز اور براہ راست سورج کی روشنی سے دور رکھیں۔

سپورٹ جو آپ کو پراعتماد رکھتی ہے۔

XINYU HUACHUANG میں، ہم آپ کے آلات کے مسلسل اور موثر آپریشن کو یقینی بنانے کے لیے جامع اور قابل اعتماد بعد از فروخت سپورٹ فراہم کرنے کے لیے پرعزم ہیں۔ ہماری سرشار سروس ٹیم ہمیشہ آپ کی مدد کے لیے تیار ہے۔

جامع وارنٹی کوریج

ہم فخر کے ساتھ اپنے آلات کے لیے دو سال کی وارنٹی پیش کرتے ہیں۔ اس مدت کے دوران، ہم کسی بھی معیار سے متعلق مسائل کے لیے مفت دیکھ بھال اور مرمت کی خدمات فراہم کرتے ہیں، ان کو چھوڑ کر جو غلط آپریشن، غیر مجاز ترمیم، یا زبردستی کی وجہ سے ہوتے ہیں۔ دو سال کی وارنٹی مدت سے آگے کے آلات کے لیے، ہم تاحیات دیکھ بھال کی خدمات پیش کرتے رہتے ہیں، صرف متبادل حصوں اور مزدوری کی قیمت وصول کرتے ہیں۔

ریپڈ رسپانس میکانزم

ہم 7×24 گھنٹے پیشہ ورانہ انجینئرنگ ٹیلی فون سپورٹ پیش کرتے ہیں۔ غلطی کی اطلاع موصول ہونے پر، ہماری تکنیکی ٹیم 24 گھنٹوں کے اندر جواب دے گی اور ایک قابل عمل حل فراہم کرے گی۔ اگر آن سائٹ سروس درکار ہے تو، ہمارے پیشہ ور انجینئر ایک ہفتے کے اندر آپ کی سہولت پر پہنچ جائیں گے۔ خاص حالات میں جہاں آلات کی مرمت نہیں کی جاسکتی ہے، ہم اسے غیر مشروط طور پر ایک نئے یونٹ سے تبدیل کریں گے یا دو سال کی وارنٹی مدت کے دوران متبادل یونٹ فراہم کریں گے، یا معمول کے آپریشن کو بحال کرنے کے لیے ضروری اقدامات کریں گے۔

اکثر پوچھے گئے سوالات (FAQ)

Q1: محوری کلیئرنس کیا ہے، اور یہ ریڈیل کلیئرنس سے کیسے مختلف ہے؟

A: محوری کلیئرنس وہ کل فاصلہ ہے جو بیئرنگ کی اندرونی انگوٹھی محوری طور پر (شافٹ ایکسس کے ساتھ) بیرونی انگوٹھی کی نسبت منتقل کر سکتی ہے جب کوئی بیرونی بوجھ نہیں لگایا جاتا ہے۔ جبکہ شعاعی کلیئرنس شافٹ پر کھڑے حرکت کی پیمائش کرتا ہے، محوری کلیئرنس شافٹ کے متوازی حرکت کی پیمائش کرتا ہے۔ دونوں کلیئرنس بیئرنگ کی کارکردگی کو متاثر کرتی ہیں، لیکن محوری کلیئرنس خاص طور پر تھرسٹ لوڈڈ ایپلی کیشنز جیسے گیئر باکسز اور عمودی پمپس کے لیے اہم ہے۔

Q2: آلہ کا متحرک پیمائش کا اصول کس طرح درستگی کو یقینی بناتا ہے؟

A: بیرونی انگوٹھی کو محفوظ طریقے سے طے کیا جاتا ہے اور کلیمپ کیا جاتا ہے جبکہ اندرونی انگوٹھی پر ایک درست محوری پیمائش کا بوجھ لگایا جاتا ہے۔ اعلی حساسیت کے نقل مکانی کے سینسر رولنگ عناصر کی محوری حرکت کو پکڑتے ہیں جب وہ لوڈ زون سے گزرتے ہیں۔ نظام ہندسی غلطیوں کو خود بخود ختم کرنے کے لیے تفریق الگورتھم کا استعمال کرتا ہے — جیسے کہ چہرے کا رن آؤٹ اور کیج وبل — درست محوری کلیئرنس کا حساب لگاتے ہوئے بغیر اخترتی کے معاوضے کی ضرورت ہوتی ہے۔

Q3: محوری کلیئرنس خاص طور پر کونیی رابطہ اور ٹاپرڈ رولر بیرنگ کے لیے کیوں ضروری ہے؟

A: کونیی رابطہ اور ٹاپرڈ رولر بیرنگ مشترکہ ریڈیل اور محوری بوجھ اٹھانے کے لیے بنائے گئے ہیں۔ ان کا محوری کلیئرنس براہ راست رولنگ عناصر اور ریس ویز کے درمیان رابطے کے زاویے کا تعین کرتا ہے، جو بدلے میں بوجھ کی تقسیم، سختی اور گرمی کی پیداوار کو کنٹرول کرتا ہے۔ ان بیئرنگ اقسام میں غلط محوری کلیئرنس ناہموار لوڈ شیئرنگ، قبل از وقت سپلنگ، اور تباہ کن ناکامی کا باعث بنتی ہے۔

Q4: کیا اس آلے کو ریڈیل کلیئرنس ماپنے والے آلے کے ساتھ مکمل بیئرنگ معائنہ کے لیے استعمال کیا جا سکتا ہے؟

A: ہاں۔ ایک ساتھ، ریڈیل اور محوری کلیئرنس کے آلات بیئرنگ کا ایک جامع کلیئرنس پروفائل فراہم کرتے ہیں۔ بیئرنگ کی بہت سی خصوصیات کے لیے دونوں قدروں کی تصدیق کی ضرورت ہوتی ہے۔ ایک ہی بیئرنگ پر ترتیب میں دونوں آلات کا استعمال اندرونی جیومیٹری کی مکمل تصویر فراہم کرتا ہے اور اس بات کی تصدیق کرتا ہے کہ بیئرنگ کلیئرنس کے تمام تقاضوں کو پورا کرتا ہے۔

Q5: آلہ آنے والے معائنہ اور ناکامی کے تجزیے کو کس طرح سپورٹ کرتا ہے؟

A: آنے والے معائنے کے لیے، آلہ اس بات کی تصدیق کرتا ہے کہ نئے بیرنگ تنصیب سے پہلے مخصوص محوری کلیئرنس گروپ سے ملتے ہیں، مہنگے اسمبلی کے دوبارہ کام کو روکتے ہیں۔ ناکامی کے تجزیے کے لیے، واپس کیے گئے یا فیلڈ میں ناکام ہونے والے بیرنگ کی محوری کلیئرنس کی پیمائش اس بات کا تعین کرنے میں مدد کرتی ہے کہ آیا نامناسب کلیئرنس ایک اہم عنصر تھا، جو جڑ کی وجہ کی تحقیقات اور اصلاحی کارروائی کی حمایت کرتا ہے۔
