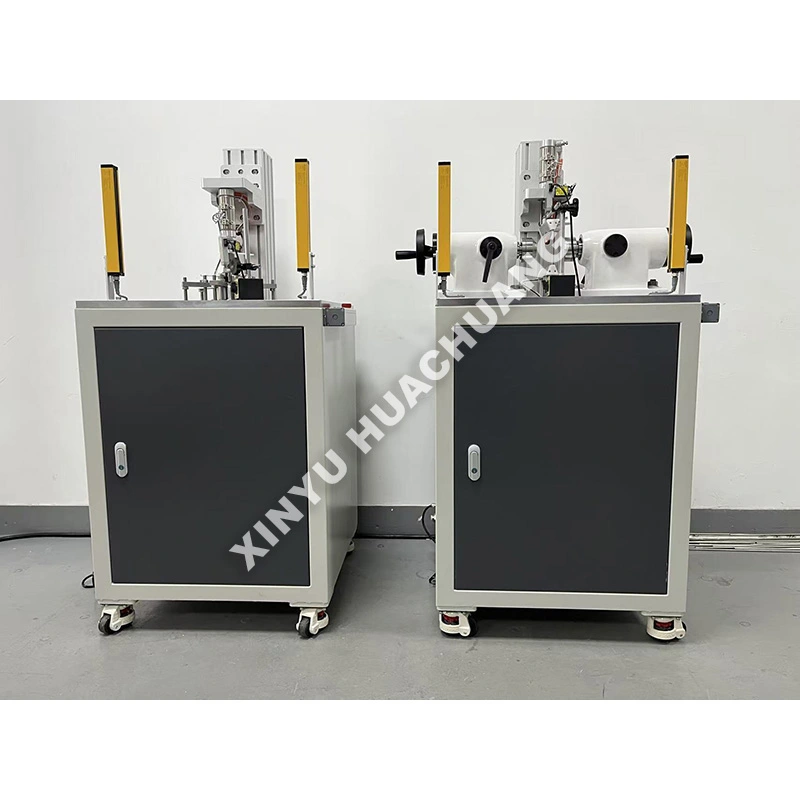

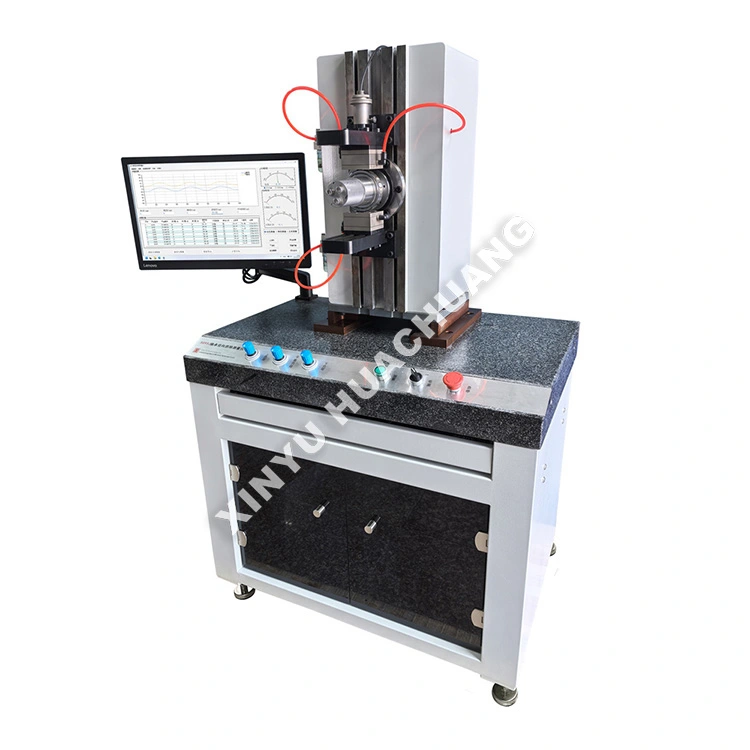

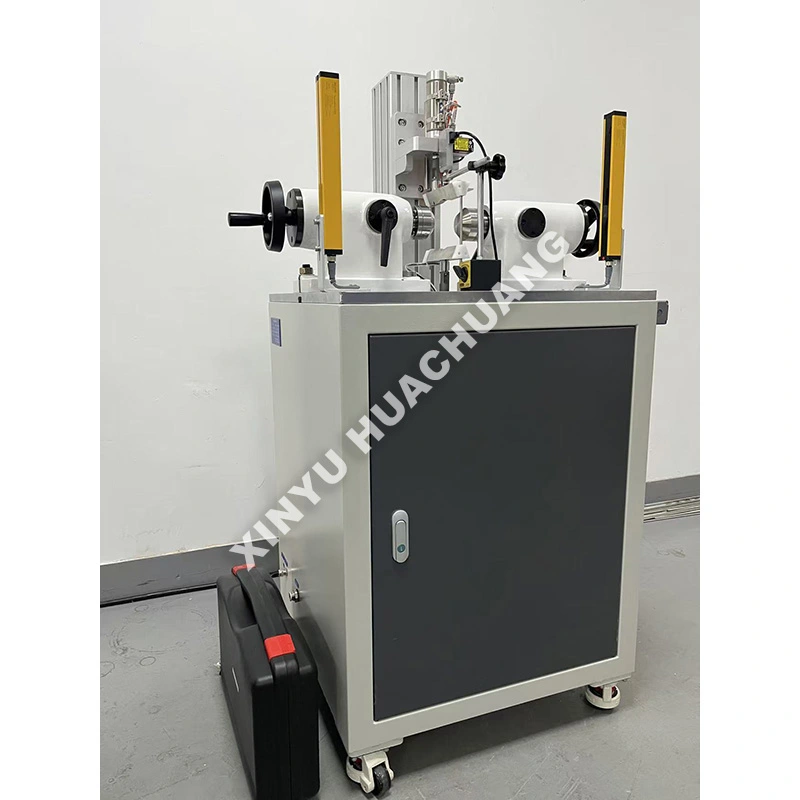

بیئرنگ ریڈیل کلیئرنس ماپنے والا آلہ

XINYU HUACHUANG بیئرنگ ریڈیل کلیئرنس ماپنے والا ایک انتہائی درست، نیم خودکار ٹیسٹنگ اپریٹس ہے جو خاص طور پر رولنگ بیرنگ کے اندرونی ریڈیل کلیئرنس کا جائزہ لینے کے لیے بنایا گیا ہے۔ سخت بین الاقوامی معیارات پر پورا اترنے کے لیے ڈیزائن کیا گیا، یہ بیئرنگ ریڈیل کلیئرنس ماپنے والا آلہ مائیکرو ڈسپلیسمنٹ کو پکڑنے کے لیے معیاری پیمائش کے بوجھ کو درست طریقے سے لاگو کرتا ہے۔ ذہین PLC آٹومیشن اور اعلیٰ حساسیت کے سینسرز سے لیس، یہ R&D، کوالٹی کنٹرول، اور مینوفیکچرنگ سرٹیفیکیشن کے لیے انتہائی قابل تولید ڈیٹا فراہم کرتے ہوئے محفوظ، قابل اعتماد آپریشن کو یقینی بناتا ہے۔

کام کرنے کا اصول

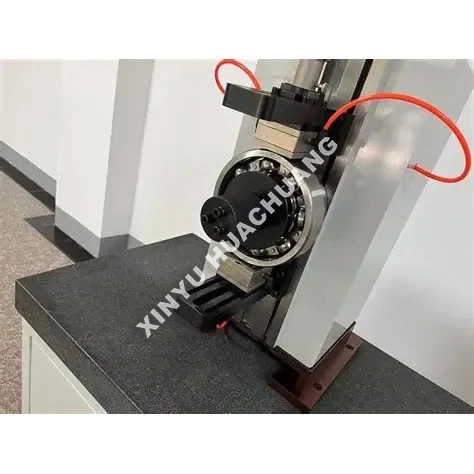

بیئرنگ ریڈیل کلیئرنس ماپنے والا آلہ متحرک، بغیر بوجھ کی پیمائش کے اصول پر کام کرتا ہے۔ بیئرنگ کی اندرونی انگوٹھی ایک ہم وقت ساز موٹر کے ذریعے درست اور گھمائی جاتی ہے، جبکہ بیرونی انگوٹھی پر درست پیمائش کا بوجھ لگایا جاتا ہے۔ اعلی حساسیت کے نقل مکانی کے سینسر رولنگ عناصر کی ریڈیل حرکت کو پکڑتے ہیں جب وہ لوڈ زون سے گزرتے ہیں۔ نظام ہندسی غلطیوں کو خود بخود ختم کرنے کے لیے تفریق الگورتھم کا استعمال کرتا ہے اور درست ریڈیل کلیئرنس کا حساب لگاتا ہے بغیر ڈیفارمیشن معاوضے کی ضرورت کے۔

مخصوص فوائد کیا ہیں؟

● اعلی درستگی کی پیمائش: <1.5μm کی جامد ریپیٹ ایبلٹی اور <2.5μm کی متحرک ریپیٹ ایبلٹی کے ساتھ پریمیم انڈکٹیو سینسرز کو نمایاں کرتا ہے۔

● خودکار لوڈنگ: نیومیٹک یا موٹرائزڈ لوڈنگ دستی آپریشن کی غلطیوں کو ختم کرتے ہوئے مستقل، معیاری پیمائش کی قوتوں کو یقینی بناتی ہے۔

● ذہین ڈیٹا پروسیسنگ: خودکار طور پر اوسط کلیئرنس کا حساب لگاتا ہے، گھماؤ کے جاموں کی شناخت کرتا ہے، اور SPC/CPK شماریاتی رپورٹس تیار کرتا ہے۔

● مضبوط اور محفوظ تعمیر: ایک سخت مکینیکل فریم کے ساتھ بنایا گیا ہے اور طویل مدتی درستگی کو برقرار رکھنے کے لیے معیاری حوالہ جات کے خلاف خودکار انشانکن کی خصوصیات رکھتا ہے۔

● ورسٹائل مطابقت: ماڈیولر فکسچرنگ بیرنگ کی مختلف اقسام کو جانچنے کے لیے فوری تبدیلیوں کی اجازت دیتی ہے، گہرے گروو بال بیرنگ سے لے کر ٹیپرڈ رولر بیرنگ تک۔

تکنیکی وضاحتیں

یہ کہاں لاگو ہوتا ہے؟

● بیئرنگ مینوفیکچرنگ: گہری نالی والی بال، سلنڈر رولر، اور ٹیپرڈ رولر بیرنگ کے لیے 100% ان لائن یا آف لائن معیار کا معائنہ۔

● آٹوموٹیو اور ایرو اسپیس: آنے والے کوالٹی کنٹرول (IQC) اور وہیل ہبس، گیئر باکسز اور ٹربائن انجنوں کے لیے اسمبلی کی تصدیق۔

● پریسجن مشینری: اعلی درستگی والے مشین ٹول اسپنڈلز اور روبوٹکس کے لیے کلیئرنس مماثلت اور جوڑا بنانے کا انتخاب۔

● دیکھ بھال اور MRO: سامان کی مرمت کے دوران بیرنگ کی حالت کی تشخیص اور کلیئرنس کا جائزہ۔

استعمال کی احتیاطی تدابیر

● نمونہ کی تیاری: زنگ سے بچاؤ یا چکنائی کو ہٹانے کے لیے بیئرنگ کو ہمیشہ اچھی طرح صاف کریں جو مائیکرو پیمائش کو متاثر کر سکتی ہیں۔

● تھرمل توازن: ٹیسٹ کرنے سے پہلے آلہ اور بیئرنگ دونوں کو کمرے کے درجہ حرارت (20±5℃) کے مطابق ہونے دیں۔

● مناسب سیدھ: یقینی بنائیں کہ بیئرنگ فکسچر پر بالکل فلیٹ بیٹھا ہے تاکہ بیرونی انگوٹھی کے جھکاؤ کی وجہ سے غلط ریڈنگ کو روکا جا سکے۔

● کیلیبریشن: ہر شفٹ کے شروع میں معیاری حوالہ بیرنگ کا استعمال کرتے ہوئے خودکار کیلیبریشن روٹین چلائیں۔

مینٹیننس گائیڈ

● روزانہ: پیمائش کے فکسچر اور سینسر اسٹائلس کو صاف، لنٹ سے پاک کپڑے سے صاف کریں۔ نیومیٹک ہوا کا دباؤ چیک کریں (اگر قابل اطلاق ہو) اور فلٹر سے نمی نکالیں۔

● ہفتہ وار/ماہانہ: ہموار آپریشن کے لیے گھومنے والی سپنڈل اور لوڈنگ لیورز کا معائنہ کریں۔ مشورے کے مطابق مکینیکل پیوٹ پوائنٹس پر ہلکے مشین کے تیل کا ایک قطرہ لگائیں۔

● سہ ماہی: مکمل نظام کیلیبریشن کو سرٹیفائیڈ اسٹینڈرڈ کلیئرنس بلاکس کا استعمال کرتے ہوئے لکیریٹی اور ایمپلیفیکیشن کی درستگی کی تصدیق کریں۔

● ماحولیاتی کنٹرول: پیمائش کے استحکام کو برقرار رکھنے کے لیے آلے کو بھاری ہلنے والی مشینری، مضبوط مقناطیسی فیلڈز اور براہ راست سورج کی روشنی سے دور رکھیں۔

خریداری کے بعد تحفظ کی تفصیلات

XINYU HUACHUANG میں، ہم آپ کے آلات کے مسلسل اور موثر آپریشن کو یقینی بنانے کے لیے جامع اور قابل اعتماد بعد از فروخت سپورٹ فراہم کرنے کے لیے پرعزم ہیں۔ ہماری سرشار سروس ٹیم ہمیشہ آپ کی مدد کے لیے تیار ہے۔

جامع وارنٹی کوریج

ہم فخر کے ساتھ اپنے آلات کے لیے دو سال کی وارنٹی پیش کرتے ہیں۔ اس مدت کے دوران، ہم کسی بھی معیار سے متعلق مسائل کے لیے مفت دیکھ بھال اور مرمت کی خدمات فراہم کرتے ہیں، ان کو چھوڑ کر جو غلط آپریشن، غیر مجاز ترمیم، یا زبردستی کی وجہ سے ہوتے ہیں۔ دو سال کی وارنٹی مدت سے آگے کے آلات کے لیے، ہم تاحیات دیکھ بھال کی خدمات پیش کرتے رہتے ہیں، صرف متبادل حصوں اور مزدوری کی قیمت وصول کرتے ہیں۔

ریپڈ رسپانس میکانزم

ہم 7×24 گھنٹے پیشہ ورانہ انجینئرنگ ٹیلی فون سپورٹ پیش کرتے ہیں۔ غلطی کی اطلاع موصول ہونے پر، ہماری تکنیکی ٹیم 24 گھنٹوں کے اندر جواب دے گی اور ایک قابل عمل حل فراہم کرے گی۔ اگر آن سائٹ سروس درکار ہے تو، ہمارے پیشہ ور انجینئر ایک ہفتے کے اندر آپ کی سہولت پر پہنچ جائیں گے۔ خاص حالات میں جہاں آلات کی مرمت نہیں کی جاسکتی ہے، ہم اسے غیر مشروط طور پر ایک نئے یونٹ سے تبدیل کریں گے یا دو سال کی وارنٹی مدت کے دوران متبادل یونٹ فراہم کریں گے، یا معمول کے آپریشن کو بحال کرنے کے لیے ضروری اقدامات کریں گے۔

اکثر پوچھے گئے سوالات (FAQ)

Q1: ریڈیل کلیئرنس کیا ہے، اور کارکردگی کو برداشت کرنے میں اس سے کیوں فرق پڑتا ہے؟

A: ریڈیل کلیئرنس وہ کل فاصلہ ہے جب کوئی بیرونی بوجھ لاگو نہیں کیا جاتا ہے تو بیئرنگ کی اندرونی انگوٹھی بیرونی رنگ کے مقابلے میں شعاعی طور پر منتقل ہوسکتی ہے۔ درست ریڈیل کلیئرنس بہت اہم ہے کیونکہ بہت کم کلیئرنس ضرورت سے زیادہ رگڑ، زیادہ گرمی اور قبل از وقت ناکامی کا باعث بنتی ہے، جب کہ بہت زیادہ کلیئرنس کمپن، شور اور بوجھ اٹھانے کی صلاحیت میں کمی کا باعث بنتی ہے۔

Q2: متحرک بغیر بوجھ کی پیمائش کا اصول کیسے کام کرتا ہے؟

A: آلہ بیئرنگ کی اندرونی انگوٹھی کو ٹھیک کرتا ہے اور بیرونی انگوٹھی پر درست پیمائش کا بوجھ لگاتے ہوئے اسے مطابقت پذیر موٹر کے ذریعے گھماتا ہے۔ اعلی حساسیت کے نقل مکانی کے سینسر رولنگ عناصر کی ریڈیل حرکت کو پکڑتے ہیں جب وہ لوڈ زون سے گزرتے ہیں۔ تفریق الگورتھم پھر خود بخود جیومیٹرک غلطیوں کو ختم کر دیتے ہیں جیسے کہ گول پن سے باہر ہونا، حقیقی ریڈیل کلیئرنس ویلیو فراہم کرنا۔

Q3: آلہ براہ راست پیمائش کے بجائے تفریق الگورتھم کیوں استعمال کرتا ہے؟

A: بیرنگز میں موروثی ہندسی خامیاں ہوتی ہیں — معمولی بیضوی پن، سطح کی لہرائی، اور رولنگ عناصر میں جہتی تغیرات — جو سادہ نقطہ کی پیمائش کو بگاڑ سکتے ہیں۔ تفریق الگورتھم مکمل گردش کے ارد گرد متعدد ڈیٹا پوائنٹس کو پکڑتا ہے اور ریاضی کے لحاظ سے ان ہندسی غلطیوں کو اصل کلیئرنس سے الگ کرتا ہے، جس سے پیمائش کی درستگی کو یقینی بنایا جاتا ہے بغیر اخترتی کے معاوضے کی ضرورت ہوتی ہے۔

Q4: یہ آلہ کس قسم کی بیئرنگ اور سائز کی پیمائش کر سکتا ہے؟

A: اس آلے میں گہرے نالی والے بال بیرنگ، اینگولر کانٹیکٹ بیرنگ، بیلناکار رولر بیرنگ، اور ٹیپرڈ رولر بیرنگ وسیع سائز کی حد میں شامل ہیں۔ اڈاپٹر اور فکسچر کو مخصوص بیئرنگ بور کے قطر اور بیرونی قطر سے ملنے کے لیے ترتیب دیا جا سکتا ہے، جس سے یہ پروڈکشن لائن کوالٹی چیک اور لیبارٹری معائنہ دونوں کے لیے موزوں ہے۔

Q5: یہ آلہ مینوفیکچرنگ میں کوالٹی کنٹرول کو کیسے سپورٹ کرتا ہے؟

A: تیز، درست، اور دوبارہ قابل ریڈیل کلیئرنس پیمائش فراہم کرکے، آلہ ISO 5753 اور ABMA معیارات کے مطابق پیداواری بیچوں یا شماریاتی نمونوں کے 100% معائنہ کے قابل بناتا ہے۔ یہ یقینی بناتا ہے کہ بھیجی جانے والی ہر بیئرنگ مخصوص کلیئرنس گروپ کو پورا کرتی ہے، وارنٹی کے دعووں کو کم کرتی ہے اور نامناسب کلیئرنس کی وجہ سے فیلڈ کی ناکامی ہوتی ہے۔
