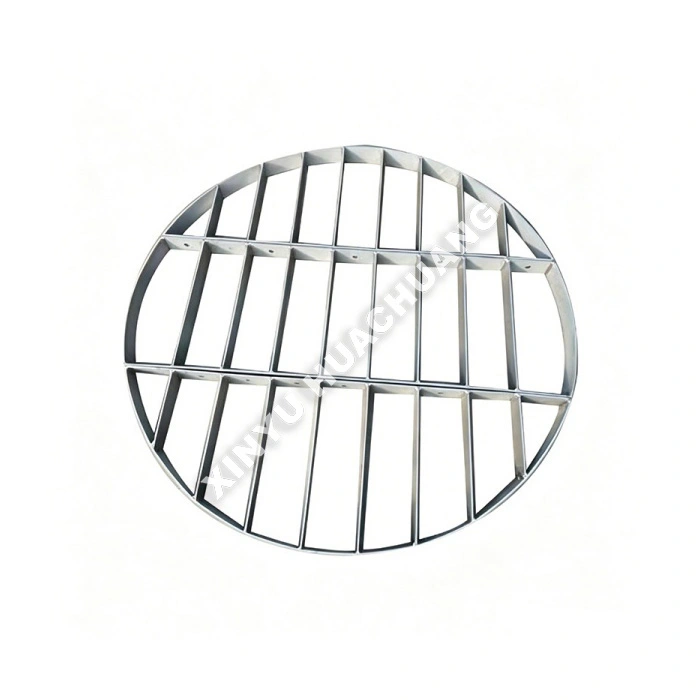

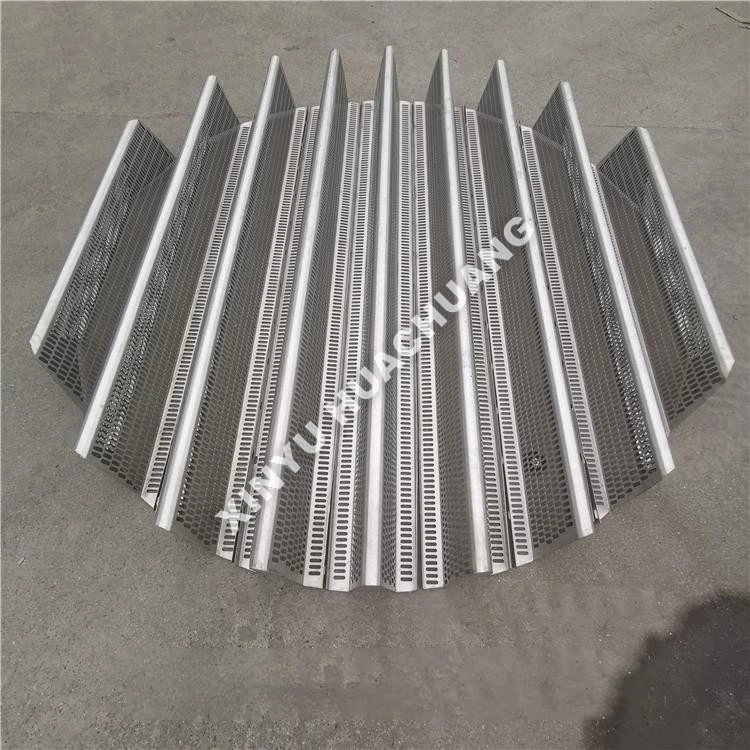

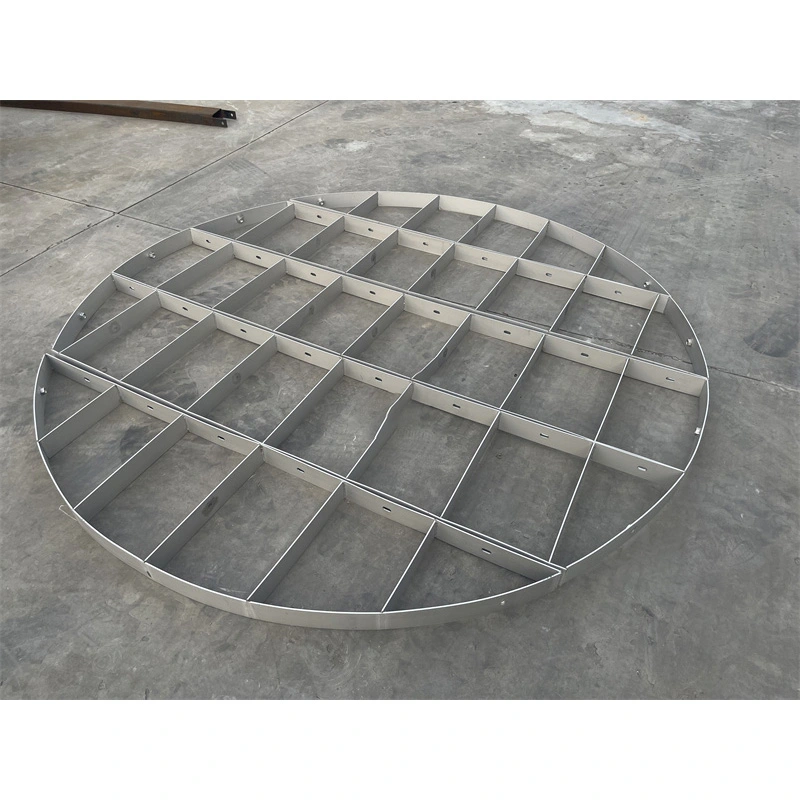

XINYU HUACHUANG ڈسٹلیشن ٹاور پیکنگ سپورٹ گرڈ ایک اہم ساختی جزو ہے جسے خاص طور پر چھوٹے قطر کی لیبارٹری اور پائلٹ پیمانے پر پیک ٹاورز کے لیے بنایا گیا ہے۔ کھلے علاقے کو زیادہ سے زیادہ بناتے ہوئے ساختی یا بے ترتیب پیکنگ کے وزن کو برداشت کرنے کے لیے ڈیزائن کیا گیا، یہ ڈسٹلیشن ٹاور پیکنگ سپورٹ گرڈ بغیر کسی رکاوٹ کے بخارات کے مائع بہاؤ کو یقینی بناتا ہے اور کالم کے سیلاب کو روکتا ہے۔ اس کا مضبوط لیکن کھلا ڈیزائن اسے R&D اور پائلٹ ٹیسٹنگ ماحول میں اعلی علیحدگی کی کارکردگی کے حصول کے لیے مثالی بنیاد بناتا ہے۔
ڈسٹلیشن ٹاور پیکنگ سپورٹ گرڈ پیکنگ بیڈ کے نیچے ایک سخت، افقی پلیٹ فارم فراہم کرکے کام کرتا ہے۔ یہ عمودی یا افقی سلاخوں کے ساتھ بنایا گیا ہے جس کا اہتمام ایک اعلی مفت کراس سیکشنل ایریا بنانے کے لیے کیا گیا ہے۔ یہ کھلی جیومیٹری بڑھتے ہوئے بخارات اور نزول مائع کو کم سے کم دباؤ کے ساتھ گزرنے کی اجازت دیتی ہے، جبکہ بیک وقت پیکنگ کے ذرات کو نچلے حصے میں گرنے سے روکتی ہے۔ گرڈ کی ہموار سطح کالم کی بنیاد پر ذرات کے جمع ہونے اور گندگی کو روکنے میں بھی مدد کرتی ہے۔
● ہائی اوپن ایریا اور کم پریشر ڈراپ: چھوٹے قطر کے کالموں میں رکاوٹوں کو روکتے ہوئے بخارات کے ہموار بہاؤ کو یقینی بنانے کے لیے آزاد کراس سیکشنل ایریا کو زیادہ سے زیادہ کرتا ہے۔
● اعلی مکینیکل طاقت: پیکنگ بیڈ کے وزن کو قابل اعتماد طریقے سے سہارا دینے اور بغیر کسی خرابی کے آپریشنل دباؤ کے اتار چڑھاو کو برداشت کرنے کے لیے انجنیئر۔
● اینٹی فاؤلنگ ڈیزائن: ہموار سطحیں اور بہتر بار کی جگہ ٹھوس، پولیمر، یا ذرات کو جمع ہونے اور سپورٹ کو بند ہونے سے روکتی ہے۔
● پریسجن فٹ: لیب اور پائلٹ شیشے یا دھاتی کالموں کے اندرونی قطر سے بالکل مماثل ہونے کے لیے حسب ضرورت مشین، اس بات کو یقینی بناتے ہوئے کہ مائع کو نظرانداز نہ کیا جائے۔
● ورسٹائل مواد: ایس ایس 304/316L، Hastelloy، PTFE، اور گلاس میں دستیاب ہے تاکہ آپ کے مخصوص عمل کی کیمیائی مطابقت سے مماثل ہو۔
|
پیرامیٹر |
تفصیلات |
|
ٹاور قطر کی حد |
20mm ~ 300mm (لیب/پائلٹ اسکیل) |
|
آپریٹنگ درجہ حرارت |
RT ~ 400℃ (مواد پر منحصر ہے) |
|
مفت اوپن ایریا |
> 90% (اپنی مرضی کے مطابق) |
|
بار اسپیسنگ |
پیکنگ سائز پر مبنی اپنی مرضی کے مطابق |
|
مواد کے اختیارات |
SS304, SS316L, Hastelloy, PTFE, Glass |
|
تنصیب کی قسم |
ویلڈیڈ فلانج / بولٹڈ / ڈراپ ان |
● اکیڈمک اور آر اینڈ ڈی لیبارٹریز: بنیادی حرکی مطالعہ، علیحدگی کے عمل کا تصور، اور کیٹالسٹ ٹیسٹنگ۔
● پائلٹ اسکیل پلانٹس: بینچ ٹاپ R&D اور عمدہ کیمیکلز اور فارماسیوٹیکلز کے لیے صنعتی پیمانے کے درمیان فرق کو ختم کرنا۔
● ضروری تیل اور قدرتی عرق: گرمی سے حساس ٹیرپینز اور خوشبوؤں کی نرم، اعلیٰ پاکیزگی علیحدگی۔
● خاص سالوینٹس: اعلی قیمت والے نامیاتی سالوینٹس کی مسلسل بحالی اور انتہائی اعلیٰ پاکیزگی۔
● خوراک اور مشروبات: قدرتی ذائقوں کا ارتکاز اور بائیو ایکٹیو مرکبات کا اخراج۔
● قطعی سطح بندی: یقینی بنائیں کہ سپورٹ گرڈ بالکل افقی طور پر انسٹال ہے۔ ایک غیر سطحی گرڈ ایک طرف مائع جمع کرنے کا سبب بن سکتا ہے، جس کی وجہ سے شدید تقسیم اور علیحدگی کی کارکردگی میں کمی واقع ہوتی ہے۔
● پیکنگ سائز کی مطابقت: تصدیق کریں کہ ڈسٹلیشن ٹاور پیکنگ سپورٹ گرڈ کا بار سپیسنگ آپ کی پیکنگ کے کم از کم جہت سے چھوٹا ہے تاکہ ذرات کو گرنے سے روکا جا سکے۔
● محفوظ فکسیشن: چھوٹے قطر کے کالموں میں، اس بات کو یقینی بنائیں کہ گرڈ کو مناسب طریقے سے کلیمپ یا ویلڈ کیا گیا ہے تاکہ بخار کے تیز بہاؤ یا ویکیوم آپریشنز کے دوران اسے شفٹ ہونے یا اٹھانے سے روکا جا سکے۔
● پری کلیننگ: پیکنگ لوڈ کرنے سے پہلے ہمیشہ گرڈ کو اچھی طرح صاف کریں تاکہ کوئی بھی مشینی تیل، دھاتی شیونگ یا ملبہ ہٹایا جا سکے جو آپ کے عمل کو آلودہ کر سکتا ہے۔
XINYU HUACHUANG میں، ہم آپ کے آلات کے مسلسل اور موثر آپریشن کو یقینی بنانے کے لیے جامع اور قابل اعتماد بعد از فروخت سپورٹ فراہم کرنے کے لیے پرعزم ہیں۔ ہماری سرشار سروس ٹیم ہمیشہ آپ کی مدد کے لیے تیار ہے۔
ہم فخر کے ساتھ اپنے آلات کے لیے دو سال کی وارنٹی پیش کرتے ہیں۔ اس مدت کے دوران، ہم کسی بھی معیار سے متعلق مسائل کے لیے مفت دیکھ بھال اور مرمت کی خدمات فراہم کرتے ہیں، ان کو چھوڑ کر جو غلط آپریشن، غیر مجاز ترمیم، یا زبردستی کی وجہ سے ہوتے ہیں۔ دو سال کی وارنٹی مدت سے آگے کے آلات کے لیے، ہم تاحیات دیکھ بھال کی خدمات پیش کرتے رہتے ہیں، صرف متبادل حصوں اور مزدوری کی قیمت وصول کرتے ہیں۔
ہم 7×24 گھنٹے پیشہ ورانہ انجینئرنگ ٹیلی فون سپورٹ پیش کرتے ہیں۔ غلطی کی اطلاع موصول ہونے پر، ہماری تکنیکی ٹیم 24 گھنٹوں کے اندر جواب دے گی اور ایک قابل عمل حل فراہم کرے گی۔ اگر آن سائٹ سروس درکار ہے تو، ہمارے پیشہ ور انجینئر ایک ہفتے کے اندر آپ کی سہولت پر پہنچ جائیں گے۔ خاص حالات میں جہاں آلات کی مرمت نہیں کی جاسکتی ہے، ہم اسے غیر مشروط طور پر ایک نئے یونٹ سے تبدیل کریں گے یا دو سال کی وارنٹی مدت کے دوران متبادل یونٹ فراہم کریں گے، یا معمول کے آپریشن کو بحال کرنے کے لیے ضروری اقدامات کریں گے۔
A: سپورٹ گرڈ پیکنگ بیڈ کے نچلے حصے میں ایک سخت، افقی پلیٹ فارم فراہم کرتا ہے تاکہ پیکنگ کے تمام عناصر یا ساختی پیکنگ ماڈیولز کو محفوظ طریقے سے جگہ پر رکھا جاسکے۔ اس کے بغیر، پیکنگ کالم کے نچلے حصے میں گر جائے گی، بخارات کے بہاؤ کو روکے گی اور علیحدگی کی کارکردگی کو مکمل طور پر تباہ کر دے گی۔
A: گرڈ کو عمودی یا افقی سلاخوں کے ساتھ بنایا گیا ہے جس کا اہتمام ایک اعلی مفت کراس سیکشنل ایریا بنانے کے لیے کیا گیا ہے، جو اکثر 90% سے زیادہ ہوتا ہے۔ یہ کھلی جیومیٹری بڑھتے ہوئے بخارات اور اترتے ہوئے مائع کو کم سے کم دباؤ کے ساتھ گزرنے کی اجازت دیتی ہے، اس بات کو یقینی بناتی ہے کہ گرڈ خود بڑے پیمانے پر منتقلی کے عمل میں رکاوٹ نہ بن جائے۔
A: سپورٹ گرڈ پیکنگ بیڈ کے سب سے نچلے مقام پر بیٹھتا ہے، جہاں ذرات، پولیمر کے ذخائر، اور کرسٹلائزڈ نمکیات قدرتی طور پر جمع ہوتے ہیں۔ ایک ہموار سطح اور کھلی جیومیٹری کالم کی بنیاد پر مواد کو جمع ہونے سے روکتی ہے، صفائی کے لیے شٹ ڈاؤن کی فریکوئنسی کو کم کرتی ہے اور پوری مہم کے دوران دباؤ میں مسلسل کمی کو برقرار رکھتی ہے۔
A: گرڈ کے افتتاحی سائز کو پیکنگ کے طول و عرض سے احتیاط سے ملایا جاتا ہے تاکہ کسی بھی پیکنگ عناصر کو گرنے سے روکا جا سکے۔ بے ترتیب پیکنگ کے لیے، گرڈ کے سوراخ سب سے چھوٹے پیکنگ عنصر سے نمایاں طور پر چھوٹے ہوتے ہیں۔ سٹرکچرڈ پیکنگ کے لیے، گرڈ کو ماڈیول فٹ پرنٹ سے ملنے اور پورے بیڈ پر لیول سپورٹ فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔
A: معیاری ایپلی کیشنز کے لیے SS304/316L میں سپورٹ گرڈز، سنکنرن ماحول کے لیے Hastelloy اور Titanium، اور قیمت کے لحاظ سے حساس تنصیبات کے لیے حفاظتی کوٹنگز کے ساتھ کاربن اسٹیل دستیاب ہیں۔ مواد کو کالم شیل کے مواد اور عمل کے حالات سے ملنے کے لیے منتخب کیا جاتا ہے، جس سے گالوانک مطابقت اور طویل سروس کی زندگی کو یقینی بنایا جاتا ہے۔
