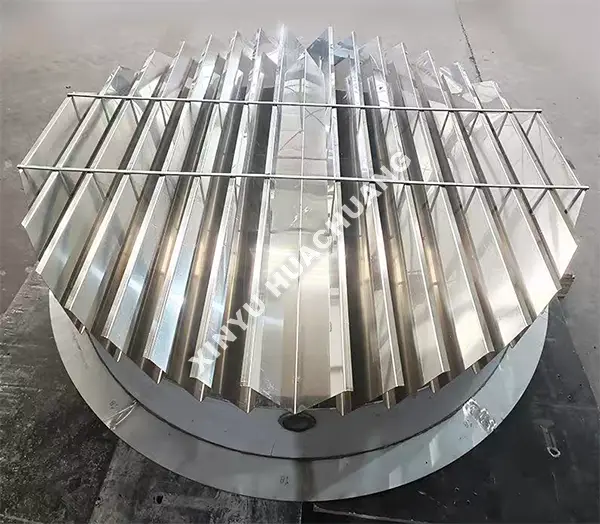

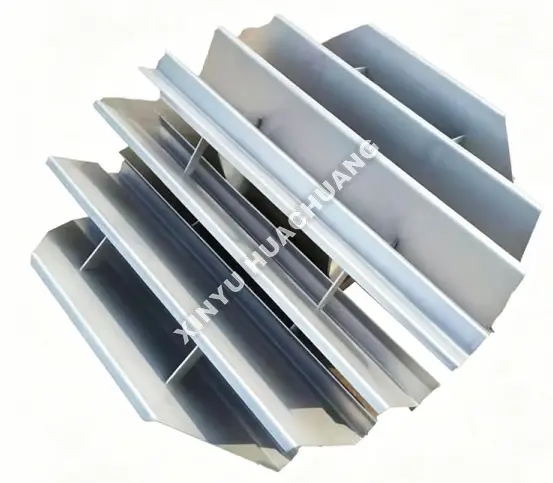

مائع کلیکٹر ٹرے

XINYU HUACHUANG مائع جمع کرنے والی ٹرے ایک اہم ٹاور کا اندرونی جزو ہے جو خاص طور پر چھوٹے قطر سے بھرے کالموں میں مائع کو روکنے، جمع کرنے اور دوبارہ تقسیم کرنے کے لیے بنایا گیا ہے۔ دیوار کے بہاؤ کو روکنے اور علیحدگی کی کارکردگی کو برقرار رکھنے کے لیے ڈیزائن کیا گیا، یہ مائع کلیکٹر ٹرے پورے پیکنگ بیڈ پر یکساں بخارات کے مائع رابطے کو یقینی بناتا ہے۔ اس کا کمپیکٹ، مضبوط ڈیزائن اسے لیبارٹری، پائلٹ اسکیل ٹاورز، اور درمیانی فیڈ یا سائیڈ ڈرا کی ضرورت کے عمل کے لیے مثالی بناتا ہے۔

مائع کلیکٹر ٹرے کیا ہے؟

مائع کلیکٹر ٹرے ایک افقی پین ہے جو ڈسٹلیشن، جذب، یا اتارنے والے کالموں میں پیکنگ حصوں کے درمیان نصب کیا جاتا ہے۔ یہ پیکنگ کے نیچے بہنے والے مائع کو پکڑ لیتا ہے اور نیچے والے بستر پر یکساں طور پر دوبارہ تقسیم کرتا ہے۔ یہ مائع کلیکٹر ٹرے لمبے پائلٹ ٹاورز میں کالم کی کارکردگی کو برقرار رکھنے کے لیے ضروری ہے جہاں مائع کی خرابی کارکردگی کو بری طرح متاثر کر سکتی ہے۔ یہ انٹرمیڈیٹ فیڈ انجیکشن، سائیڈ ڈرا انخلا، یا درجہ حرارت کی نگرانی کے پوائنٹس کے لیے ایک پلیٹ فارم کے طور پر بھی کام کرتا ہے۔

یہ ایک کیوں؟

● اعلیٰ مائع کا مجموعہ: کافی گہرائی کے ساتھ آپٹمائزڈ پین جیومیٹری اعلی بخارات کی رفتار پر بھی مکمل مائع کی گرفت کو یقینی بناتی ہے۔

● اینٹی وال فلو ڈیزائن: پری فیرل سیلنگ رِنگز اور بیفلز مائع کو پیکنگ کو نظرانداز کرنے اور کالم کی دیواروں کے نیچے بہنے سے روکتے ہیں۔

● ہائی ویپر گزرنے کا علاقہ: اوپن رائزر ڈیزائن دباؤ کو کم کرتا ہے جبکہ کلکٹر کے ذریعے غیر محدود بخارات کے بہاؤ کی اجازت دیتا ہے۔

● مضبوط تعمیر: پریمیم SS304/316L یا تھرمل تناؤ اور سنکنرن ماحول کو برداشت کرنے کے لیے خصوصی مرکب دھاتوں کے ساتھ بنایا گیا ہے۔

● ماڈیولر انسٹالیشن: درست طریقے سے بنائے گئے حصے ٹاور کے اندر فوری اسمبلی اور کامل سطح کو یقینی بناتے ہیں۔

تکنیکی وضاحتیں

سلیکشن روڈ میپ

● مائع اور بخارات کے بوجھ کی وضاحت کریں: متوقع مائع بہاؤ کی شرح اور بخارات کی رفتار کا درست اندازہ لگائیں۔ یہ مائع کلیکٹر ٹرے کے پین کی مطلوبہ گہرائی، ریزر سائز، اور بخارات کے گزرنے کے علاقے کا تعین کرتا ہے۔

● ٹاور کے قطر کا اندازہ لگائیں: اس بات کو یقینی بنائیں کہ ٹرے آپ کی مخصوص لیب یا پائلٹ کالم کے قطر کے عین مطابق ہے تاکہ رساو کو روکا جا سکے۔

● مواد کی مطابقت: عمل کے درجہ حرارت اور کیمیائی جارحیت کی بنیاد پر مناسب دھات کاری کا انتخاب کریں۔ معیاری SS316L زیادہ تر ایپلی کیشنز کا احاطہ کرتا ہے۔ انتہائی corrosive ماحول Hastelloy کی ضرورت ہوتی ہے.

● فنکشن کے تقاضے: اس بات کا تعین کریں کہ آیا ٹرے کو اضافی خصوصیات کی ضرورت ہے جیسے کہ سائیڈ ڈرا نوزلز، انٹرمیڈیٹ فیڈ پوائنٹس، یا دوبارہ تقسیم کرنے کی صلاحیت۔

معیار کے معائنہ کا عمل

● مواد کی تصدیق: میٹلرجیکل تعمیل کو یقینی بنانے کے لیے آنے والی دھاتی چادروں اور ویلڈنگ کے مواد کا سخت معائنہ۔

● جہتی درستگی: مناسب فٹ اور مائع جمع کرنے کی ضمانت دینے کے لیے پین کی گہرائی، ریزر قطر، اور مجموعی طور پر ہمواری کی درست پیمائش۔

● ویلڈنگ کا معیار: لیک پروف کارکردگی کو یقینی بنانے کے لیے تمام ویلڈز کا جامع بصری اور NDT (غیر تباہ کن ٹیسٹنگ) معائنہ۔

● سطح کا علاج: سخت آپریٹنگ ماحول میں سنکنرن کے خلاف مزاحمت کو یقینی بنانے کے لیے غیر فعال ہونے یا کوٹنگ کے معیار کی تصدیق۔

● فٹ اپ ٹیسٹ: شپمنٹ سے پہلے مناسب سیدھ اور سگ ماہی کی تصدیق کرنے کے لیے ماڈیولر حصوں کی پری اسمبلی تصدیق۔

فروخت کے بعد سروس اور سپورٹ

XINYU HUACHUANG میں، ہم آپ کے آلات کے مسلسل اور موثر آپریشن کو یقینی بنانے کے لیے جامع اور قابل اعتماد بعد از فروخت سپورٹ فراہم کرنے کے لیے پرعزم ہیں۔ ہماری سرشار سروس ٹیم ہمیشہ آپ کی مدد کے لیے تیار ہے۔

جامع وارنٹی کوریج

ہم فخر کے ساتھ اپنے آلات کے لیے دو سال کی وارنٹی پیش کرتے ہیں۔ اس مدت کے دوران، ہم کسی بھی معیار سے متعلق مسائل کے لیے مفت دیکھ بھال اور مرمت کی خدمات فراہم کرتے ہیں، ان کو چھوڑ کر جو غلط آپریشن، غیر مجاز ترمیم، یا زبردستی کی وجہ سے ہوتے ہیں۔ دو سال کی وارنٹی مدت سے آگے کے آلات کے لیے، ہم تاحیات دیکھ بھال کی خدمات پیش کرتے رہتے ہیں، صرف متبادل حصوں اور مزدوری کی قیمت وصول کرتے ہیں۔

ریپڈ رسپانس میکانزم

ہم 7×24 گھنٹے پیشہ ورانہ انجینئرنگ ٹیلی فون سپورٹ پیش کرتے ہیں۔ غلطی کی اطلاع موصول ہونے پر، ہماری تکنیکی ٹیم 24 گھنٹوں کے اندر جواب دے گی اور ایک قابل عمل حل فراہم کرے گی۔ اگر آن سائٹ سروس درکار ہے تو، ہمارے پیشہ ور انجینئر ایک ہفتے کے اندر آپ کی سہولت پر پہنچ جائیں گے۔ خاص حالات میں جہاں آلات کی مرمت نہیں کی جاسکتی ہے، ہم اسے غیر مشروط طور پر ایک نئے یونٹ سے تبدیل کریں گے یا دو سال کی وارنٹی مدت کے دوران متبادل یونٹ فراہم کریں گے، یا معمول کے آپریشن کو بحال کرنے کے لیے ضروری اقدامات کریں گے۔

اکثر پوچھے گئے سوالات (FAQ)

Q1: پیکڈ کالم میں مائع جمع کرنے والی ٹرے کا بنیادی کام کیا ہے؟

A: مائع جمع کرنے والی ٹرے اوپر والے پیکنگ سیکشن سے نیچے بہنے والے مائع کو پکڑتی ہے اور نیچے پیکنگ بیڈ پر یکساں طور پر دوبارہ تقسیم کرتی ہے۔ اس ٹرے کے بغیر، مائع کی خرابی کی تقسیم متعدد پیکنگ حصوں پر جمع ہوتی ہے، جس سے علیحدگی کی کارکردگی آہستہ آہستہ کم ہوتی ہے۔ کلکٹر ٹرے بنیادی طور پر ہر پیکنگ باؤنڈری پر مائع کی تقسیم کو "ری سیٹ" کرتی ہے۔

Q2: لمبے پائلٹ ٹاورز میں مائع جمع کرنے والی ٹرے کیوں ضروری ہے؟

A: ایک سے زیادہ پیکنگ سیکشن والے لمبے ٹاورز میں، مائع نیچے آتے ہی کالم کی دیوار کی طرف بڑھ جاتا ہے، جس سے ہر ایک لگاتار حصے کے ساتھ تیزی سے شدید خرابی پیدا ہوتی ہے۔ حصوں کے درمیان کلیکٹر ٹرے کے بغیر، یہ مجموعی اثر نچلے پیکنگ حصوں کو تقریباً غیر موثر بنا سکتا ہے، مہنگے کیٹیلسٹ یا پیکنگ مواد کو ضائع کر سکتا ہے۔

Q3: دوبارہ تقسیم کے علاوہ، کلکٹر ٹرے کون سے دوسرے کام انجام دیتی ہے؟

A: کلکٹر ٹرے انٹرمیڈیٹ فیڈ انجیکشن، انٹرمیڈیٹ مصنوعات کی سائیڈ ڈرا انخلا، اور درجہ حرارت کی نگرانی کے پوائنٹس کی تنصیب کے لیے ایک پلیٹ فارم کے طور پر بھی کام کرتی ہے۔ یہ اضافی افعال اسے ایک ورسٹائل پروسیس مینجمنٹ ٹول بناتے ہیں، نہ کہ صرف ایک مائع دوبارہ تقسیم کرنے والا آلہ۔

Q4: کلکٹر ٹرے کو دباؤ میں کمی کو کم کرنے کے لیے کیسے بنایا گیا ہے؟

A: ٹرے کو ایک اعلی فری کراس سیکشنل ایریا کے ساتھ ڈیزائن کیا گیا ہے — جو اکثر 85% سے زیادہ ہوتا ہے — تاکہ بڑھتے ہوئے بخارات کو کم سے کم مزاحمت کے ساتھ گزر سکے۔ مائع جمع کرنے والے زونز سٹریٹیجک طور پر نچلے ہوئے مائع کو پکڑنے کے لیے بنائے گئے ہیں، بغیر بخارات کے بہاؤ کے راستے میں رکاوٹ ڈالے، پیکڈ کالم آپریشن کے کم پریشر ڈراپ فوائد کو برقرار رکھتے ہوئے۔

Q5: مائع کلیکٹر ٹرے کے لیے عام طور پر کون سا مواد استعمال ہوتا ہے؟

A: کلکٹر ٹرے عام طور پر معیاری ایپلی کیشنز کے لیے SS304/316L سے، انتہائی سنکنرن ماحول کے لیے ہیسٹیلو یا ٹائٹینیم، اور فلورین کیمسٹری ایپلی کیشنز کے لیے PTFE-لائنڈ اسٹیل سے تیار کی جاتی ہیں۔ طویل سروس کی زندگی کو یقینی بنانے کے لیے مواد کا انتخاب عمل میڈیا اور آپریٹنگ حالات سے میل کھاتا ہے۔
